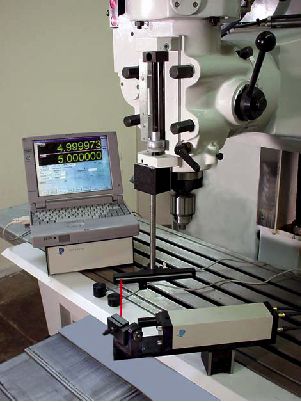

Sistema di misurazione di coordinate LB-500

a laserCNC

Questo è un pacchetto aggiuntivo al Sistema di calibrazione Laser MCV-500 per la misura di contornatura circolare allo scopo di verificare la taratura dei servosistemi, per prove dinamiche di macchine utensili CNC e macchine di misura CMM ed altre macchine di precisione. La ballbar laser è un metodo rapido ed efficiente per misurare la precisione di interpolazione lungo un percorso circolare. La prova illustra come gli assi si muovono insieme su di un percorso circolare. Le deviazioni dal percorso circolare perfetto sono causate da errore di inversione, sbilanciamento degli azionamenti, errori delle righe, geometria della macchina, errori periodici, attrito al distacco, ecc... Le prestazioni della macchina sono rappresentate da un diagramma polare e i problemi sono automaticamente evidenziati con il programma Polarcheck. Dotato di caratteristiche uniche come velocità, risoluzione e distanza, permette di determinare gli errori di dinamica ad alta velocità. La misura è a due dimensioni, per cui possono essere misurati il raggio vero, la velocità e l'accelerazione. CARATTERISTICHE SALIENTI: • Senza contatto, nessun cavo da attorciglaire, nessun attrito • Il raggio può cambiare continuamente da 75mm a 0,1mm • Elevata velocità di acquisizione, fino a 1000 dati/secondo • Non necessita di centraggio • Non servono speciali programmi • Misura il raggio reale, la velocità e l'accelerazione • Precisione laser certificata NIST PRINCIPALI APPLICAZIONI: • Test dinamici e taratura di macchine utensili CNC, macchine CMM di misura e altre macchine di precisione
