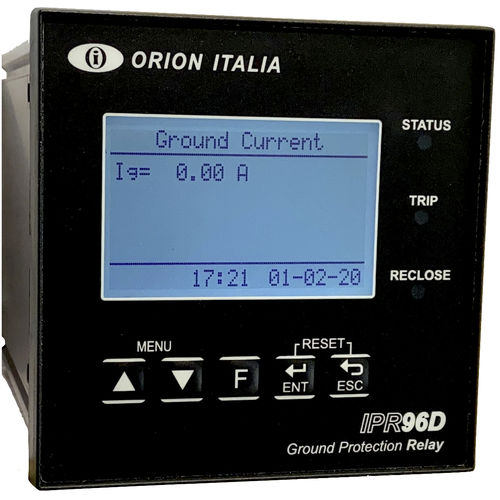

Relè di protezione con dispersione a terra IPR96D

2NA1NA/NCtrifase

Relè di protezione a terra Progettato per misurare la corrente RMS di terra in condizioni normali o in presenza di disturbi. I segnali di corrente vengono rilevati attraverso un trasformatore di corrente (TA). Queste informazioni vengono elaborate internamente dal microprocessore al fine di intraprendere le attuali azioni di protezione definite in base agli standard ANSI, IAC o IEC. Applicazioni - Protezione primaria e di backup per alimentatori, centrali elettriche e sistemi di distribuzione industriale Protezione e funzionalità - (50G / 50N) Sovracorrente istantanea di terra - (51.1G / 51.1N) Sovracorrente temporizzata di terra - (51.2G / 51.2N) Sovracorrente temporizzata di terra - Curve ANSI, IAC o IEC / BS142 incluse: - leggermente inversa - normalmente inversa - molto inversa - estremamente inversa - tempo indipendente Comunicazione - Porta di comunicazione RS485 - Programmazione remota dei setpoint - Protocollo di comunicazione: Modbus RTU Caratteristiche - Rapporto TA primario (Passo: 5 A; Intervallo: 5 - 5000 A) - Misura della corrente RMS a terra - 1 relè di sgancio e 2 relè ausiliari programmabili - Controllare la perdita di alimentazione o il relè di guasto interno - Funzionamento dell'interruttore ed errore di sgancio - Funzioni di ingresso digitale: - SGANCIO (trip) remoto - RESET remoto - attivazione relè ausiliario remoto - Stato dell'interruttore Segnalazione - LED e display LCD - Indicazione della corrente di terra - Indicazione e memorizzazione tramite una funzione pop-up, delle condizioni di guasto e dei loro valori
