Relè di protezione per corrente

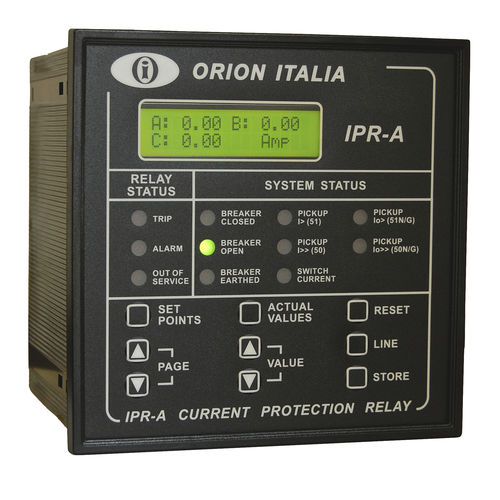

Grazie alla misurazione delle correnti di fase e di terra effettuata attraverso trasformatori di corrente (TA), il relè di protezione per corrente IPR-A è in grado di espletare funzioni di protezione secondo le normative ANSI, IAC o IEC. Sfruttando inoltre le informazioni disponibili agli ingressi digitali, il dispositivo può, per esempio, fornire segnalazioni relative allo stato dell'interruttore o del sezionatore a cui è accoppiato, operare sulle uscite a reti e inibire alcune funzioni.
Applicazioni
- Protezione primaria o secondaria per sistemi di generazione e distribuzione.
- Protezione di trasformatori, linee aeree, cavi, motori e generatori.
- Consente l'apertura del sezionatore entro i limiti della sua capacità, lasciando l'interruzione del circuito ai fusibili in caso di cortocircuito.
Caratteristiche
- Rapporto TA primario (Passo: 5 A; Intervallo: 10 - 6000 A)
- Misura delle correnti RMS di linea e di terra
- 1 relè di sgancio e 2 relè ausiliari programmabili
- Controllare la perdita di alimentazione o il relè di guasto interno
- Ingressi digitali: 1 stato interruttore - 3 programmabili
- Programmazione del touchpad
- Funzionamento dell'interruttore e errore di sgancio
Protezione e funzionalità
- (46) Sovracorrente temporizzata sequenza negativa - Solo modello IPR-A2
- (50) Sovracorrente di fase istantanea
- (50N / 50G) Sovracorrente di terra istantanea
- (51) Sovracorrente di fase a tempo inverso
- (51N / 51G) Sovracorrente di terra a tempo inverso
- (79) Chiusura automatica - Solo modello IPR-A2
