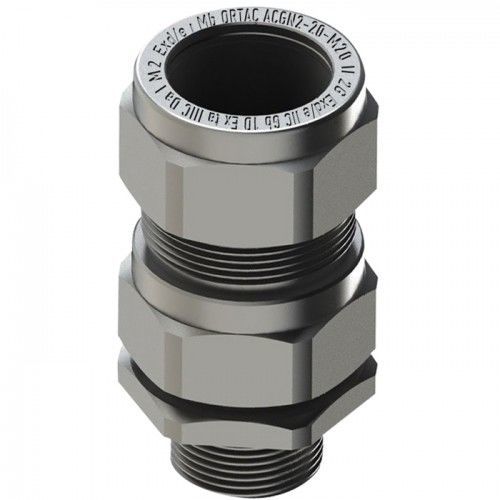

Pressacavo in alluminio Colima seriesin ottonein ottone nichelatoin acciaio inossidabile
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Materiale
- in alluminio, in ottone, in ottone nichelato, in acciaio inossidabile, in gomma nitrile (NBR)
- Tipo di protezione
- blindato, IP68, IP66, antideflagrante, per area pericolosa
- Altre caratteristiche
- NPT, metrico, per cavo armato, con filettatura PG
- Diametro del cavo
Min.: 0,8 mm
(0,03 in)Max.: 4 mm
(0,16 in)- Diametro di filettatura
Min.: 16 mm
(0,63 in)Max.: 130 mm
(5,12 in)- Campo di serraggio
Min.: 6,1 mm
(0,2 in)Max.: 100 mm
(3,9 in)- Temperatura di funzionamento
Min.: -60 °C
(-76 °F)Max.: 180 °C
(356 °F)
Descrizione
Prodotto
Pressacavo serie Colima per cavi armati, antideflagrante (ACG), variante a compressione singola.
Informazioni chiave sul prodotto
Tipo: ACG (pressacavo per cavo armato)
Codice di protezione: II 2GD Ex d IIC Gb / I M2 Ex d I Mb Ex tb IIIC Db
Certificato: IEP 14 ATEX 0215U
Materiali: Ottone MS58 con o senza nichelatura, Acciaio inossidabile AISI303 / 316L, Alluminio
Norme: EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009, BS6121
Classe di protezione: IP66 / IP68
Temperatura (in base al materiale di tenuta): -30 °C a +120 °C (NBR); -40 °C a +100 °C (NEOPRENE); -60 °C a +180 °C (SILICONE); -30 °C a +100 °C (TPE/V)
Area di applicazione: ZONA1, ZONA2, ZONA21, ZONA22; Gruppi gas IIA, IIB, IIC
Tipo di cavo: SWA (Single wire armour), STA e altri cavi opzionali
Dati tecnici (tabella dimensioni)
Dimensione prodotto - Codice prodotto - Filettatura standard - AG NPT - AG - A Max - B Min / Max - Ø d (Armatura) Min / Max - GL min. mm - Chiave mm
16 - ACGXX/16/X - M16x1,5 - 1/2" - PG9 - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Chiave 24
20ss - ACGXX/20ss/X - M20ssx1,5 - 1/2" - PG11ss - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Chiave 24
20s - ACGXX/20s/X - M20sx1,5 - 1/2" - PG11s - A Max 11,6 - B Min 9,5 / Max 15,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Chiave 24
20 - ACGXX/20/X - M20x1,5 - 1/2" - PG13,5 - A Max 13,9 - B Min 12,5 / Max 20,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Chiave 30
25s - ACGXX/25s/X - M25sx1,5 - 3/4" - PG21s - A Max 19,9 - B Min 14 / Max 22 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Chiave 38
25 - ACGXX/25/X - M25x1,5 - 3/4" - PG21 - A Max 19,9 - B Min 18,2 / Max 26,2 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Chiave 38
32 - ACGXX/32/X - M32x1,5 - 1" - PG29 - A Max 26,2 - B Min 23,7 / Max 33,9 - Ø d Min 1,6 / Max 2 - GL min. 15 - Chiave 45
40 - ACGXX/40/X - M40x1,5 - 11/4" - PG36s - A Max 33,9 - B Min 27,9 / Max 40,4 - Ø d Min 1,6 / Max 2 - GL min. 15 - Chiave 55
50s - ACGXX/50s/X - M50sx1,5 - 11/2" - PG36 - A Max 38,1 - B Min 35,2 / Max 46,7 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 60
50 - ACGXX/50/X - M50x1,5 - 2" - PG42 - A Max 44 - B Min 40,4 / Max 53,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 70
63s - ACGXX/63s/X - M63sx1,5 - 2" - PG48 - A Max 49,9 - B Min 45,6 / Max 59,4 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 75
63 - ACGXX/63/X - M63x1,5 - 21/2" - PG - A Max 55,9 - B Min 54,6 / Max 65,9 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 80
75s - ACGXX/75s/X - M75sx1,5 - 21/2" - PG - A Max 61,9 - B Min 59 / Max 72,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 90
75 - ACGXX/75/X - M75x1,5 - 3" - PG - A Max 67,9 - B Min 66,7 / Max 78,5 - Ø d Min 2,5 / Max 3 - GL min. 15 - Chiave 100
90 - ACGXX/90/X - M90x2,0 - 3" - PG - A Max 79,9 - B Min 76,2 / Max 90,4 - Ø d Min 3 / Max 3,5 - GL min. 15 - Chiave 115
100 - ACGXX/100/X - M100x2,0 - - - A Max 90 - B Min 86,1 / Max 101,5 - Ø d Min 3,15 / Max 4 - GL min. 15 - Chiave 123
115 - ACGXX/115/X - M115x2,0 - - - A Max 97,9 - B Min 101,5 / Max 110,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Chiave 133
130 - ACGXX/130/X - M130x2,0 - - - A Max 114,9 - B Min 114,2 / Max 123,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Chiave 146
Caratteristiche / specifiche tecniche
Pressacavo serie Colima per cavi armati, antideflagrante (ACG), variante a compressione singola.
Informazioni chiave sul prodotto
Tipo: ACG (pressacavo per cavo armato)
Codice di protezione: II 2GD Ex d IIC Gb / I M2 Ex d I Mb Ex tb IIIC Db
Certificato: IEP 14 ATEX 0215U
Materiali: Ottone MS58 con o senza nichelatura, Acciaio inossidabile AISI303 / 316L, Alluminio
Norme: EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009, BS6121
Classe di protezione: IP66 / IP68
Temperatura (in base al materiale di tenuta): -30 °C a +120 °C (NBR); -40 °C a +100 °C (NEOPRENE); -60 °C a +180 °C (SILICONE); -30 °C a +100 °C (TPE/V)
Area di applicazione: ZONA1, ZONA2, ZONA21, ZONA22; Gruppi gas IIA, IIB, IIC
Tipo di cavo: SWA (Single wire armour), STA e altri cavi opzionali
Dati tecnici (tabella dimensioni)
Dimensione prodotto - Codice prodotto - Filettatura standard - AG NPT - AG - A Max - B Min / Max - Ø d (Armatura) Min / Max - GL min. mm - Chiave mm
16 - ACGXX/16/X - M16x1,5 - 1/2" - PG9 - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Chiave 24
20ss - ACGXX/20ss/X - M20ssx1,5 - 1/2" - PG11ss - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Chiave 24
20s - ACGXX/20s/X - M20sx1,5 - 1/2" - PG11s - A Max 11,6 - B Min 9,5 / Max 15,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Chiave 24
20 - ACGXX/20/X - M20x1,5 - 1/2" - PG13,5 - A Max 13,9 - B Min 12,5 / Max 20,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Chiave 30
25s - ACGXX/25s/X - M25sx1,5 - 3/4" - PG21s - A Max 19,9 - B Min 14 / Max 22 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Chiave 38
25 - ACGXX/25/X - M25x1,5 - 3/4" - PG21 - A Max 19,9 - B Min 18,2 / Max 26,2 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Chiave 38
32 - ACGXX/32/X - M32x1,5 - 1" - PG29 - A Max 26,2 - B Min 23,7 / Max 33,9 - Ø d Min 1,6 / Max 2 - GL min. 15 - Chiave 45
40 - ACGXX/40/X - M40x1,5 - 11/4" - PG36s - A Max 33,9 - B Min 27,9 / Max 40,4 - Ø d Min 1,6 / Max 2 - GL min. 15 - Chiave 55
50s - ACGXX/50s/X - M50sx1,5 - 11/2" - PG36 - A Max 38,1 - B Min 35,2 / Max 46,7 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 60
50 - ACGXX/50/X - M50x1,5 - 2" - PG42 - A Max 44 - B Min 40,4 / Max 53,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 70
63s - ACGXX/63s/X - M63sx1,5 - 2" - PG48 - A Max 49,9 - B Min 45,6 / Max 59,4 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 75
63 - ACGXX/63/X - M63x1,5 - 21/2" - PG - A Max 55,9 - B Min 54,6 / Max 65,9 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 80
75s - ACGXX/75s/X - M75sx1,5 - 21/2" - PG - A Max 61,9 - B Min 59 / Max 72,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Chiave 90
75 - ACGXX/75/X - M75x1,5 - 3" - PG - A Max 67,9 - B Min 66,7 / Max 78,5 - Ø d Min 2,5 / Max 3 - GL min. 15 - Chiave 100
90 - ACGXX/90/X - M90x2,0 - 3" - PG - A Max 79,9 - B Min 76,2 / Max 90,4 - Ø d Min 3 / Max 3,5 - GL min. 15 - Chiave 115
100 - ACGXX/100/X - M100x2,0 - - - A Max 90 - B Min 86,1 / Max 101,5 - Ø d Min 3,15 / Max 4 - GL min. 15 - Chiave 123
115 - ACGXX/115/X - M115x2,0 - - - A Max 97,9 - B Min 101,5 / Max 110,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Chiave 133
130 - ACGXX/130/X - M130x2,0 - - - A Max 114,9 - B Min 114,2 / Max 123,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Chiave 146
Caratteristiche / specifiche tecniche
- Serie: Colima (ACG) pressacavi blindati antideflagranti
- Codice di protezione: II 2GD Ex d IIC Gb / I M2 Ex d I Mb Ex tb IIIC Db
- Certificazioni: IEP 14 ATEX 0215U (certificato ATEX disponibile)
- Materiali: Ottone MS58 (nichelatura opzionale), Acciaio inox AISI303 / 316L, Alluminio
- Conformità alle norme: EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009, BS6121
- Protezione ingresso: IP66 / IP68
- Intervalli di temperatura dei materiali di tenuta: NBR, Neoprene, Silicone, TPE/V (intervalli dettagliati sopra)
- Aree di applicazione: Zona 1 / Zona 2 / Zona 21 / Zona 22; Gruppi gas IIA, IIB, IIC
- Compatibilità cavi: SWA (single wire armour), STA e altri tipi opzionali
- Taglie e codici disponibili: vedere la tabella dati tecnici completa sopra (taglie da 16 a 130 con codici e dimensioni corrispondenti)
