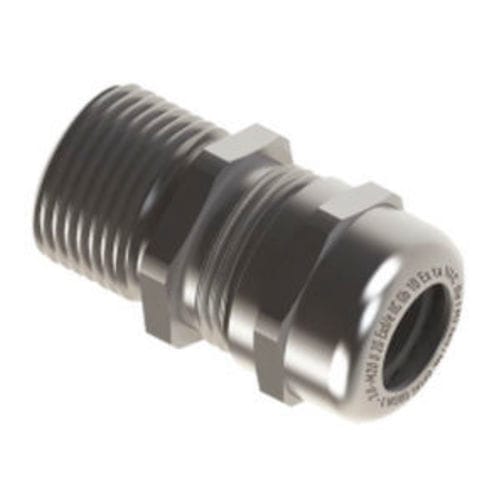

Pressacavo in ottone UAGT seriesin ottone nichelatoin alluminioin acciaio inossidabile
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Materiale
- in ottone nichelato, in ottone, in acciaio inossidabile, in alluminio
- Tipo di protezione
- antideflagrante, con schermatura EMC, IP68, blindato
- Altre caratteristiche
- metrico, per cavo armato, con filettatura
- Diametro del cavo
Max.: 63 mm
(2,48 in)Min.: 4 mm
(0,16 in)- Diametro di filettatura
Max.: 80 mm
(3,15 in)Min.: 16 mm
(0,63 in)- Campo di serraggio
Max.: 63 mm
(2,5 in)Min.: 4 mm
(0,2 in)- Temperatura di funzionamento
Max.: 180 °C
(356 °F)Min.: -60 °C
(-76 °F)
Descrizione
Prodotto
Tipo: Pressacavo EMC schermato UAGT adatto a cavi corazzati
Codice di protezione: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Certificato: IEP 14 ATEX 0217X
Materiali: Ottone MS58 (opzionalmente nichelato), acciaio inossidabile AISI303 / AISI316L, Alluminio
Cono di messa a terra: Ottone MS58 (opzionalmente nichelato)
Anello di bloccaggio: Acciaio inossidabile AISI303 / AISI316L
Norme: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Classe di protezione: IP68
Intervalli di temperatura (in funzione del materiale di tenuta): NBR: -30 °C a +120 °C; Neoprene: -40 °C a +100 °C; Silicone: -60 °C a +180 °C; TPE/V: -30 °C a +100 °C
Ambito di applicazione: ZONE1, ZONE2, ZONE21, ZONE22; Gruppi di gas IIA, IIB, IIC
Compatibilità cavo: Linee schermate e cavi schermati; adatto a cavi corazzati
Dati tecnici (varianti exd) — righe chiave delle dimensioni
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Intervallo di serraggio mm: 4-8 — Chiave B: 18 — Chiave C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Intervallo di serraggio mm: 6-12 — Chiave B: 22 — Chiave C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Intervallo di serraggio mm: 10-14 — Chiave B: 27 — Chiave C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Intervallo di serraggio mm: 13-18 — Chiave B: 30 — Chiave C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Intervallo di serraggio mm: 13-18 — Chiave B: 34 — Chiave C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Intervallo di serraggio mm: 18-25 — Chiave B: 40 — Chiave C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Intervallo di serraggio mm: 18-25 — Chiave B: 43 — Chiave C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Intervallo di serraggio mm: 22-32 — Chiave B: 50 — Chiave C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Intervallo di serraggio mm: 22-32 — Chiave B: 55 — Chiave C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Intervallo di serraggio mm: 30-38 — Chiave B: 60 — Chiave C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Intervallo di serraggio mm: 33-44 — Chiave B: 70 — Chiave C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Intervallo di serraggio mm: 45-50 — Chiave B: 70 — Chiave C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Intervallo di serraggio mm: 50-63 — Chiave B: 90 — Chiave C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Intervallo di serraggio mm: 45-55 — Chiave B: 85 — Chiave C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Intervallo di serraggio mm: 50-63 — Chiave B: 90 — Chiave C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Intervallo di serraggio mm: 50-63 — Chiave B: 90 — Chiave C: 90
Dati tecnici (varianti exe) — righe di esempio
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Intervallo di serraggio mm: 4-8 — Chiave B: 18 — Chiave C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Intervallo di serraggio mm: 6-12 — Chiave B: 22 — Chiave C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Intervallo di serraggio mm: 10-14 — Chiave B: 27 — Chiave C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Intervallo di serraggio mm: 13-18 — Chiave B: 30 — Chiave C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Intervallo di serraggio mm: 13-18 — Chiave B: 34 — Chiave C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Intervallo di serraggio mm: 18-25 — Chiave B: 40 — Chiave C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Intervallo di serraggio mm: 18-25 — Chiave B: 43 — Chiave C: 40
Informazioni aggiuntive
Famiglia prodotto: Ex-proof EMC Type Cable Glands - UAGT Series
Caratteristiche tecniche / specifiche
Tipo: Pressacavo EMC schermato UAGT adatto a cavi corazzati
Codice di protezione: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Certificato: IEP 14 ATEX 0217X
Materiali: Ottone MS58 (opzionalmente nichelato), acciaio inossidabile AISI303 / AISI316L, Alluminio
Cono di messa a terra: Ottone MS58 (opzionalmente nichelato)
Anello di bloccaggio: Acciaio inossidabile AISI303 / AISI316L
Norme: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Classe di protezione: IP68
Intervalli di temperatura (in funzione del materiale di tenuta): NBR: -30 °C a +120 °C; Neoprene: -40 °C a +100 °C; Silicone: -60 °C a +180 °C; TPE/V: -30 °C a +100 °C
Ambito di applicazione: ZONE1, ZONE2, ZONE21, ZONE22; Gruppi di gas IIA, IIB, IIC
Compatibilità cavo: Linee schermate e cavi schermati; adatto a cavi corazzati
Dati tecnici (varianti exd) — righe chiave delle dimensioni
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Intervallo di serraggio mm: 4-8 — Chiave B: 18 — Chiave C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Intervallo di serraggio mm: 6-12 — Chiave B: 22 — Chiave C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Intervallo di serraggio mm: 10-14 — Chiave B: 27 — Chiave C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Intervallo di serraggio mm: 13-18 — Chiave B: 30 — Chiave C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Intervallo di serraggio mm: 13-18 — Chiave B: 34 — Chiave C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Intervallo di serraggio mm: 18-25 — Chiave B: 40 — Chiave C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Intervallo di serraggio mm: 18-25 — Chiave B: 43 — Chiave C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Intervallo di serraggio mm: 22-32 — Chiave B: 50 — Chiave C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Intervallo di serraggio mm: 22-32 — Chiave B: 55 — Chiave C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Intervallo di serraggio mm: 30-38 — Chiave B: 60 — Chiave C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Intervallo di serraggio mm: 33-44 — Chiave B: 70 — Chiave C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Intervallo di serraggio mm: 45-50 — Chiave B: 70 — Chiave C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Intervallo di serraggio mm: 50-63 — Chiave B: 90 — Chiave C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Intervallo di serraggio mm: 45-55 — Chiave B: 85 — Chiave C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Intervallo di serraggio mm: 50-63 — Chiave B: 90 — Chiave C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Intervallo di serraggio mm: 50-63 — Chiave B: 90 — Chiave C: 90
Dati tecnici (varianti exe) — righe di esempio
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Intervallo di serraggio mm: 4-8 — Chiave B: 18 — Chiave C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Intervallo di serraggio mm: 6-12 — Chiave B: 22 — Chiave C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Intervallo di serraggio mm: 10-14 — Chiave B: 27 — Chiave C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Intervallo di serraggio mm: 13-18 — Chiave B: 30 — Chiave C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Intervallo di serraggio mm: 13-18 — Chiave B: 34 — Chiave C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Intervallo di serraggio mm: 18-25 — Chiave B: 40 — Chiave C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Intervallo di serraggio mm: 18-25 — Chiave B: 43 — Chiave C: 40
Informazioni aggiuntive
Famiglia prodotto: Ex-proof EMC Type Cable Glands - UAGT Series
Caratteristiche tecniche / specifiche
- Serie / Modello: UAGT Series
- Tipo: Pressacavo EMC schermato adatto a cavi corazzati
- Certificati: IEP 14 ATEX 0217X (certificato ATEX disponibile)
- Materiali: Ottone MS58 (opzionalmente nichelato), Acciaio inox AISI303 / AISI316L, Alluminio
- Cono di messa a terra: Ottone MS58 (opzionalmente nichelato)
- Anello di bloccaggio: Acciaio inox AISI303 / AISI316L
- Conformità alle norme: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
- Classe di protezione: IP68
- Temperature operative per materiale di tenuta: NBR -30 °C a +120 °C; Neoprene -40 °C a +100 °C; Silicone -60 °C a +180 °C; TPE/V -30 °C a +100 °C
- Zone / Gruppi di gas: Adatto per ZONE1, ZONE2, ZONE21, ZONE22; Gruppi di gas IIA, IIB, IIC
- Compatibilità cavo: Linee e cavi schermati; ampi intervalli di serraggio in funzione della taglia (esempi: 4-8 mm fino a 50-63 mm)
- Taglie disponibili: Diverse misure da M16 fino a filettature metriche grandi (esempi: M16, M20, M25, M32, M40, M50, M63, M72, M75, M80)
