Pressacavo in ottone CP series
in ottone nichelatoin acciaio inossidabileIP66

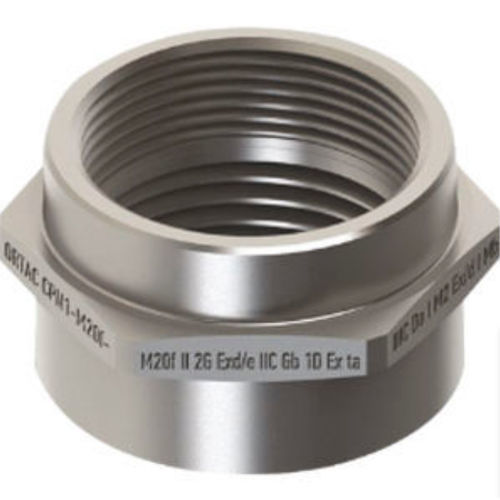

Pressacavo in ottone - CP series - ORTAC - in ottone nichelato / in acciaio inossidabile / IP66

Pressacavo in ottone - CP series - ORTAC - in ottone nichelato / in acciaio inossidabile / IP66 - immagine - 2

Aggiungi ai preferiti

Confronta con altri prodotti

Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale

in ottone nichelato, in ottone, in acciaio inossidabile

Tipo di protezione

antideflagrante, IP68, IP66, per area pericolosa

Altre caratteristiche

metrico, con filettatura

Diametro del cavo

Min.: 9,5 mm
(0,37 in)

Max.: 107 mm
(4,21 in)

Diametro di filettatura

Min.: 12 mm
(0,47 in)

Max.: 110 mm
(4,33 in)

Temperatura di funzionamento

Min.: -40 °C
(-40 °F)

Max.: 100 °C
(212 °F)

Descrizione

Nome del prodotto
Giunto CP TYPE — Metrico

Informazioni generali
Tipo : CP TYPE COUPLING
Codice di protezione : I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
Certificato : IEP 15 ATEX 0333U
Materiale : Ottone; Ottone nichelato; Acciaio inossidabile
Guarnizioni (standard) : NBR / Silicone
Intervallo di temperatura : -40 °C a +100 °C
Classe di protezione : IP66 - IP68
Ambito di applicazione : ZONA1, ZONA 2, ZONA 21, ZONA 22; Gruppi di gas IIA, IIB, IIC

Dati tecnici (tabella)
IG | Codice prodotto | IG1 mm | D mm | H mm | GL mm | GL1 mm | SW mm
M12 x 1,5 | CPXX/M12f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 18
M16 x 1,5 | CPXX/M16f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 20
M16 x 1,5 | CPXX/M16f-M16f | M16 x 1,5 | 13 | 33 | 15 | 15 | 20
M20 x 1,5 | CPXX/M20f-M16f | M16 x 1,5 | 13,5 | 33 | 15 | 15 | 25
M20 x 1,5 | CPXX/M20f-M20f | M20 x 1,5 | 16 | 33 | 15 | 15 | 25
M25 x 1,5 | CPXX/M25f-M20f | M20 x 1,5 | 17 | 33 | 15 | 15 | 32
M25 x 1,5 | CPXX/M25f-M25f | M25 x 1,5 | 22 | 33 | 15 | 15 | 32
M32 x 1,5 | CPXX/M32f-M25f | M25 x 1,5 | 22 | 34 | 15 | 15 | 36
M32 x 1,5 | CPXX/M32f-M32f | M32 x 1,5 | 29 | 34 | 15 | 15 | 36
M40 x 1,5 | CPXX/M40f-M32f | M32 x 1,5 | 29 | 37 | 18 | 15 | 45
M40 x 1,5 | CPXX/M40f-M40f | M40 x 1,5 | 37 | 40 | 18 | 18 | 45
M50 x 1,5 | CPXX/M50f-M40f | M40 x 1,5 | 37,5 | 40 | 18 | 18 | 55
M50 x 1,5 | CPXX/M50f-M50f | M50 x 1,5 | 47 | 40 | 18 | 18 | 55
M63 x 1,5 | CPXX/M63f-M50f | M50 x 1,5 | 47 | 41 | 18 | 18 | 70
M63 x 1,5 | CPXX/M63f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 70
M75 x 1,5 | CPXX/M75f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 80
M75 x 1,5 | CPXX/M75f-M75f | M75 x 1,5 | 72 | 41 | 18 | 18 | 80
M90 x 1,5 | CPXX/M90f-M75f | M75 x 1,5 | 72 | 45 | 21 | 18 | 95
M90 x 1,5 | CPXX/M90f-M90f | M90 x 1,5 | 87 | 45 | 21 | 21 | 95
M110 x 1,5 | CPXX/M110f-M110f | M110 x 1,5 | 107 | 45 | 21 | 21 | 120

Note
Materiali disponibili: ottone, ottone nichelato, acciaio inossidabile. Guarnizioni: NBR o silicone. Certificato: IEP 15 ATEX 0333U. Classe di protezione IP66 a IP68. Adatto per aree pericolose ZONA 1/2 e ZONA 21/22 e per gruppi di gas IIA, IIB, IIC.

Specifiche tecniche

Tipo : CP TYPE COUPLING
Certificato : IEP 15 ATEX 0333U
Materiale : Ottone; Ottone nichelato; Acciaio inossidabile
Materiali guarnizione (standard) : NBR / Silicone
Intervallo di temperatura di esercizio : -40 °C a +100 °C
Classe di protezione : IP66 - IP68
Ambiti di applicazione : Zona 1, Zona 2, Zona 21, Zona 22; Gruppi di gas IIA, IIB, IIC
Taglie filettatura : Filettature metriche M12 a M110 (vedi tabella tecnica per dimensioni e codici)

Cataloghi

Part numbering

20 Pagine
