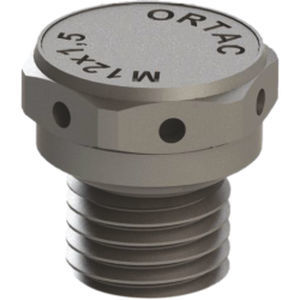

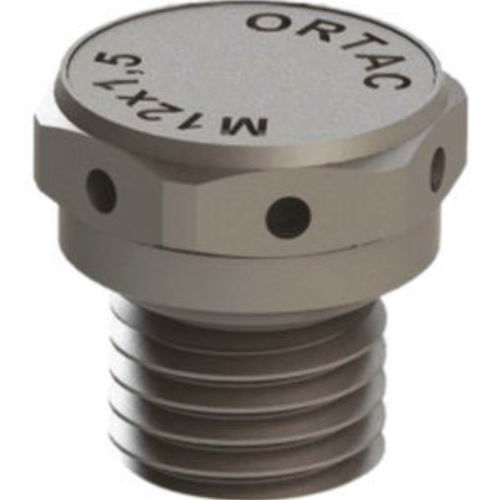

Sfiatatoio filettato OMBV series

ad avvitamentoa tenuta stagna

Dettagli del prodotto
Copertura e corpo: Ottone nichelato
Guarnizione: NBR / EPDM
Parte di ventilazione: Copolimero acrilico su supporto in nylon (idrofobico, oleofobico)
Filettatura di collegamento: Metrica (EN 60423)
Classe di protezione: IP68
Intervallo di temperatura: -20 °C a +100 °C / -30 °C a +150 °C

Vantaggi

• Equilibra la pressione all'interno e all'esterno dei sistemi
• Previene corrosione e condensazione d'acqua all'interno dell'involucro
• Allunga la vita utile del prodotto
• Diversi flussi d'aria disponibili
• Facile da assemblare
• Alta resistenza chimica

Applicazioni

• Applicazioni industriali ed elettroniche
• Applicazioni per le industrie eoliche e solari
• Industria dell'illuminazione
• Automotive e tecnologie di automazione
• Industria ferroviaria

Dati tecnici
Filettatura AG | Codice | H mm | GL mm | Chiave mm | Diametro filettatura mm | Diametro foro mm | Flusso d'aria medio l/h | Intrusione d'acqua Bar
M 4 x 0,70 | OMBVP4UH | 10 | 3 | 12 | 4 | 4,2 | 70 | 0,1
M 8 x 1,25 | OMBVP8UH | 13 | 6 | 12 | 8 | 8,2 | 70 | 0,1
M 10 x 1,5 | OMBVP10UH | 13 | 6 | 12 | 10 | 10,2 | 70 | 0,1
M 12 x 1,5 | OMBVP01S | 14 | 6 | 17 | 10 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMBVP01M | 14 | 6 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMBVP01H | 14 | 6 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMBVP01UH | 14 | 6 | 17 | 12 | 12,3 | 300 | 0,1
M 12 x 1,5 | OMBVP01SL | 18 | 10 | 17 | 12 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMBVP01ML | 18 | 10 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMBVP01HL | 18 | 10 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMBVP01UHL | 18 | 10 | 17 | 12 | 12,3 | 300 | 0,1
M 16 x 1,5 | OMBVP02S | 18 | 10 | 19 | 16 | 16,3 | 16 | 0,8
M 16 x 1,5 | OMBVP02M | 18 | 10 | 19 | 16 | 16,3 | 25 | 0,5
M 16 x 1,5 | OMBVP02H | 18 | 10 | 19 | 16 | 16,3 | 150 | 0,2
M 16 x 1,5 | OMBVP02UH | 18 | 10 | 19 | 16 | 16,3 | 300 | 0,1

Caratteristiche / Specifiche tecniche

• Materiale (copertura e corpo): Ottone nichelato
• Materiale della guarnizione: NBR o EPDM
• Materiale di ventilazione: Copolimero acrilico su supporto in nylon (idrofobico, oleofobico)
• Standard filettatura di collegamento: Metrica (EN 60423)
• Protezione di ingresso: IP68
• Intervalli di temperatura di esercizio: -20 °C a +100 °C e -30 °C a +150 °C (varianti)
• Diverse misure di filettatura AG e codici prodotto corrispondenti disponibili (M4, M8, M10, M12, M16)
• Il flusso d'aria medio e la classificazione di intrusione d'acqua variano in base al codice (vedere la tabella tecnica)
• Applicazioni tipiche: involucri industriali/elettronici, eolico & solare, illuminazione, automotive/automazione, ferroviario
