Tappo esagonale Ventilation Plugs – Stainless Steel

filettatoin acciaio inossidabilepolimerico

Prodotto

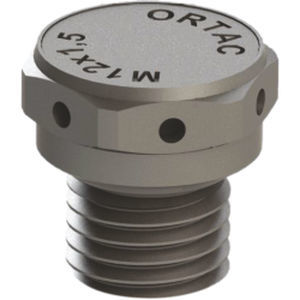

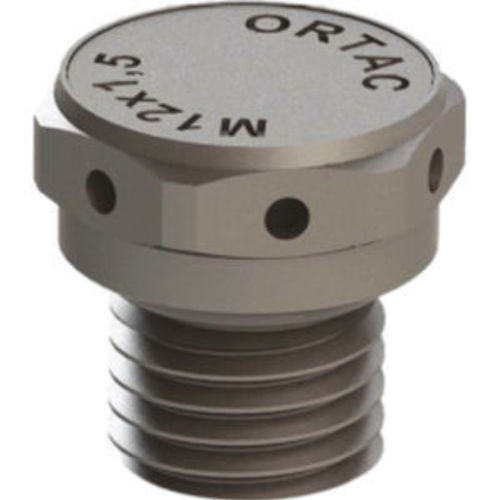

Tappo di ventilazione serie OMSVP — Acciaio inossidabile, membrana idrofobica/oleofobica

Dettagli del prodotto
Copertura e corpo: Acciaio inossidabile (AISI 303/316L)
Guarnizione: NBR / EPDM
Parte di ventilazione: Copolimero acrilico su supporto in nylon (idrofobico, oleofobico)
Filettatura di collegamento: Filetti metrici (EN 60423)
Classe di protezione: IP68
Campo di temperatura: -30 °C a +150 °C

Vantaggi

• Equilibra la pressione interna ed esterna degli involucri
• Previene corrosione e condensa all'interno dell'involucro
• Contribuisce ad aumentare la vita utile del prodotto
• Disponibile con diversi valori di flusso d'aria a seconda del modello
• Facile da montare con filetti metrici standard
• Elevata resistenza chimica del mezzo di ventilazione

Applicazioni

• Involucri industriali ed elettronici
• Apparecchiature per energie eolica e solare
• Illuminazione, industria alimentare e delle bevande
• Componenti per automotive e sistemi di automazione
• Apparecchiature ferroviarie

Dati tecnici (filetto / codice / H mm / GL mm / Chiave mm / Diametro filetto mm / Diametro foro mm / Portata aria media l/h / Penetrazione acqua bar)
AG Thread | Code | H mm | GL mm | Wrench mm | Thread Diameter mm | Hole Diameter mm | Average Air Flow l/h | Water Intrusion bar
M 4 x 0,70 | OMSVP4UH | 10 | 3 | 12 | 4 | 4,2 | 70 | 0,1
M 8 x 1,25 | OMSVP8UH | 13 | 6 | 12 | 8 | 8,2 | 70 | 0,1
M 10 x 1,5 | OMSVP10UH | 13 | 6 | 12 | 10 | 10,2 | 70 | 0,1
M 12 x 1,5 | OMSVP01S | 14 | 6 | 17 | 12 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMSVP01M | 14 | 6 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMSVP01H | 14 | 6 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMSVP01UH | 14 | 6 | 17 | 12 | 12,3 | 300 | 0,1
M 12 x 1,5 | OMSVP01SL | 18 | 10 | 17 | 12 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMSVP01ML | 18 | 10 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMSVP01HL | 18 | 10 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMSVP01UHL | 18 | 10 | 17 | 12 | 12,3 | 300 | 0,1
M 16 x 1,5 | OMSVP02S | 18 | 10 | 19 | 16 | 16,3 | 16 | 0,8
M 16 x 1,5 | OMSVP02M | 18 | 10 | 19 | 16 | 16,3 | 25 | 0,5
M 16 x 1,5 | OMSVP02H | 18 | 10 | 19 | 16 | 16,3 | 150 | 0,2
M 16 x 1,5 | OMSVP02UH | 18 | 10 | 19 | 16 | 16,3 | 300 | 0,1

Caratteristiche / specifiche tecniche

• Materiale copertura e corpo: Acciaio inossidabile (AISI 303/316L)
• Guarnizione: NBR o EPDM
• Mezzo di ventilazione: Copolimero acrilico su supporto in nylon (idrofobico, oleofobico)
• Filettatura di collegamento: Filetti metrici secondo EN 60423 (taglie: M4, M8, M10, M12, M16)
• Classe di protezione: IP68
• Intervallo di temperatura operativo: -30 °C a +150 °C
• Portata aria media: variabile a seconda del modello (esempi: 16 a 300 l/h)
• Resistenza all'ingresso d'acqua: a seconda del modello (0,1 a 0,8 bar)
