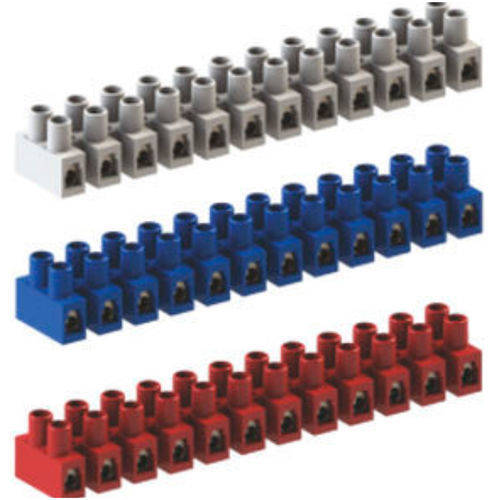

Morsetto componibile isolato YPLS series

in materia plastica10 poli6 poli

Prodotto
Morsettiere YPLS 01–05 progettate per connessioni elettriche sicure in applicazioni industriali; disponibili per sezioni conduttore da 2,5 a 25 mm² e con differenti numeri di poli a seconda del modello.

Materiali e valori
Materiale: Poliammide, Policabonato, Polietilene
Inserti: Ottone, nichelato
Intervallo di temperatura: -20 +100 °C
Corrente nominale: EN 60998-2-1 24 A
Tensione nominale: 400 V
Certificazione: Certificato TSE per la versione bianca

Dati tecnici
Code | Type mm. | Size | Number of ways | A mm. | B mm. | C mm. | D mm. | E mm. | F mm. | K mm. | L mm. | M mm. | N mm. | S mm. | Z mm.
YPLS 01 | 2,5 - 4 | 01 | 12 | 117,5 | 10 | 17,5 | 3,5 | 19,5 | 7,6 | 6,5 | 10 | 3,5 | 10 | 4,5 | M 3
YPLS 02 | 4-6 | 02 | 12 | 135 | 10,5 | 18,7 | 4 | 21,3 | 8,6 | 7,7 | 11,6 | 4 | 11,6 | 5,5 | M 3,5
YPLS 03 | 6-10 | 03 | 10 | 142 | 12,5 | 21,5 | 4 | 22 | 10,2 | 10 | 14,5 | 4,5 | 14,7 | 7 | M 4
YPLS 04 | 10-16 | 04 | 6 | 97,5 | 15,2 | 25 | 5 | 30 | 11,5 | 11,85 | 16,85 | 5 | 14,85 | 9 | M 5
YPLS 05 | 16-25 | 05 | 6 | 103,5 | 16,7 | 26,7 | 5 | 30 | 11,8 | 13 | 18 | 5 | 18 | 10 | M 5

Caratteristiche / Specifiche tecniche

• Materiale: Poliammide, Policabonato, Polietilene
• Inserti: Ottone, nichelato
• Intervallo di temperatura: -20 a +100 °C
• Corrente nominale: EN 60998-2-1 24 A
• Tensione nominale: 400 V
• Certificazione: Certificato TSE per la versione bianca
• Codici/modelli disponibili: YPLS 01, YPLS 02, YPLS 03, YPLS 04, YPLS 05
