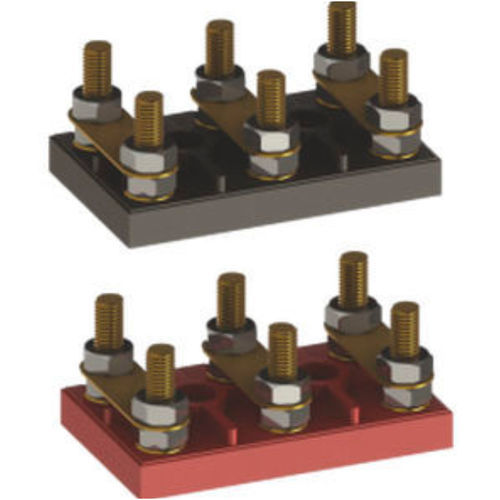

Connettore di alimentazione elettrica MKE 01

filo a schedacavo a cavoa vite

Nome del prodotto
Connettori per cavi — serie MKE (MKE 01 a MKE 06)

Dettagli
Connettori meccanici isolati per terminazioni sicure dei cavi elettrici in quadri, morsettiere e macchine industriali. Progettati per collegamenti avvitati e serraggio affidabile dei conduttori nelle installazioni elettriche industriali.

Dati tecnici
Codice marrone | Codice nero | Boy | L | B | H | I | c | d | h | x | z | d1 | d2 | d3
MKE 01 | MK 01 | 56-63 | 40 | 25 | 8,5 | 15 | 15 | M4 | 13 | 4 | 6 | 4,5 | 8 | 11
MKE 02 | MK 02 | 71-80 | 50 | 30 | 8,5 | 20 | 20 | M4 | 15 | 4 | 7,5 | 6,3 | 10,5 | 14,8
MKE 03 | MK 03 | 132 | 60 | 37 | 10 | 23 | 23 | M5 | 19 | 6,5 | 7,5 | 6,3 | 10,5 | 14,8
MKE 04 | MK 04 | 160-180 | 72 | 44 | 12 | 28 | 28 | M6 | 24 | 8,5 | 7,5 | 6,5 | 10,5 | 15,8
MKE 05 | MK 05 | 225-250 | 91 | 56 | 12,5 | 35 | 35 | M8 | 28 | 10 | 7,5 | 6,5 | 10,5 | 15,8
MKE 06 | MK 06 | 280 | 115 | 70 | 15,5 | 45 | 45 | M10 | 34 | 10,5 | 11 | 9,5 | 15,5 | 21,8

Caratteristiche / specifiche tecniche

• Materiale: Poliammide V2 V0 (opzionale) + rinforzo in fibra di vetro
• Opzioni colore: marrone, nero
• Intervallo di temperatura di esercizio permanente: -20 °C a +100 °C
• Temperatura massima a breve termine: -30 °C a +150 °C
• Codici / taglie disponibili: MKE 01 / MK 01; MKE 02 / MK 02; MKE 03 / MK 03; MKE 04 / MK 04; MKE 05 / MK 05; MKE 06 / MK 06
• Tabella dimensionale dettagliata (per codice) inclusa sopra: valori Boy, L, B, H, I, c, d, h, x, z, d1, d2, d3
