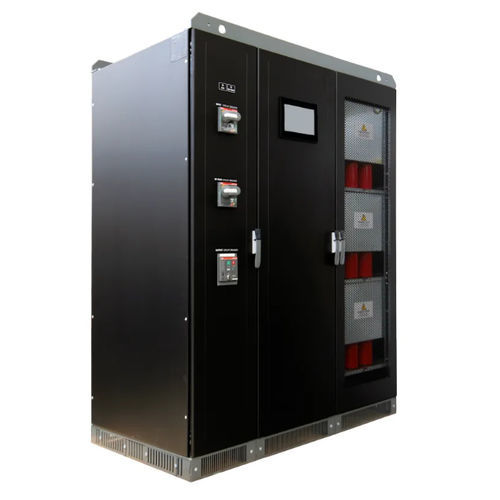

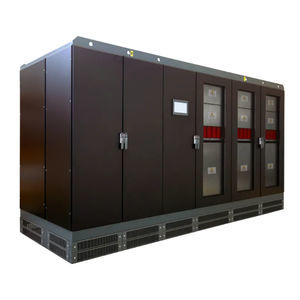

Compensatore automatico OXYGEN K

Panoramica
Oxygen K è un compensatore di cadute di tensione (SAG) con potenze da 200 a 2500 kVA. Progettato per correggere cadute di tensione fino a 1 minuto con tempo di risposta <3ms.

Tipologia
Compensatori di cadute di tensione per gestione della qualità e continuità elettrica in ambito industriale.

Specifiche tecniche (sommario)
Frequenza: 50 Hz ±5% (60 Hz ±5%)
Regolazione della tensione: Controllo IGBT (tecnologia a doppia conversione)
Regolazione parametri energetici: Controllo indipendente per fase
Tensione obiettivo selezionabile: 380–400–415 V (440–460–480 V)
Precisione tensione in uscita: ±0,5%
Variazione di carico ammessa: Fino al 100%
Sbilanciamento di carico ammesso [%]: 100
Raffreddamento: Ventilazione forzata
Temperatura ambiente di esercizio: 0/+40°C
Temperatura di stoccaggio: 0/+60°C
Umidità relativa massima: <95% (senza condensa)
Sovraccarico ammesso: 110% in continuo, 120% per 60 s, >120% protezione automatica by‑pass
Colore: RAL 9005

Strumentazione

• Display touch da 10 pollici, multilingue; accesso remoto disponibile su richiesta via software dedicato sulla stessa rete Ethernet

Installazione
Installazione in interno

Sistema di comunicazione
MODBUS TCP/IP

Protezione contro le sovratensioni

• Scaricatori di sovratensione classe I in ingresso
• Scaricatori di sovratensione classe II in uscita

Protezione aggiuntiva

• By‑pass automatico di protezione
• Interruttore automatico in ingresso
• Linea di by‑pass con interruttore interbloccato
• Interruttore automatico interbloccato in uscita

Varianti (tipo | peso (kg) | potenza nominale (kVA) | corrente ingresso max (A) | corrente uscita nominale (A))
200-10-40K | 1350 | 200 | 321 | 289
250-10-40K | 1400 | 250 | 401 | 361
320-10-40K | 1400 | 320 | 513 | 462
400-10-40K | 1600 | 400 | 642 | 577
500-10-40K | 1900 | 500 | 802 | 722
630-10-40K | 2700 | 630 | 1010 | 909
800-10-40K | 3500 | 800 | 1283 | 1155
1000-10-40K | 4500 | 1000 | 1604 | 1443
1250-10-40K | 5300 | 1250 | 2005 | 1804
1600-10-40K | 5800 | 1600 | 2566 | 2309
2000-10-40K | 6600 | 2000 | 3208 | 2887
2500-10-40K | 7200 | 2500 | 4009 | 3609
200-15-50K | 1435 | 200 | 340 | 289
250-15-50K | 1455 | 250 | 425 | 361
320-15-50K | 1775 | 320 | 543 | 462
400-15-50K | 2600 | 400 | 679 | 577
500-15-50K | 3300 | 500 | 849 | 722
630-15-50K | 4300 | 630 | 1070 | 909
800-15-50K | 5000 | 800 | 1359 | 1155
1000-15-50K | 5800 | 1000 | 1698 | 1443
1250-15-50K | 6600 | 1250 | 2123 | 1804
1600-15-50K | 7100 | 1600 | 2717 | 2309

Caratteristiche tecniche dettagliate

• Intervallo di potenza disponibile: 200–2500 kVA (a seconda del modello)
• Tempo di risposta ai dip: risolve dip fino a 1 minuto in <3ms
• Tecnologia di controllo: IGBT, topologia a doppia conversione
• Precisione di regolazione: ±0,5%
• Comunicazione: MODBUS TCP/IP
• Strumentazione: display touch 10 pollici, multilingue; accesso remoto su richiesta
• Installazione: interno
• Raffreddamento: ventilazione forzata
• Temperatura di esercizio: 0 a +40°C
• Temperatura di stoccaggio: 0 a +60°C
• Umidità massima: <95% senza condensa
• Sovraccarico: 110% continuo / 120% per 60 s / >120% commutazione by‑pass automatica
• Protezioni: scaricatori classe I in ingresso; scaricatori classe II in uscita; by‑pass automatico; interruttori ingresso/uscita interbloccati
