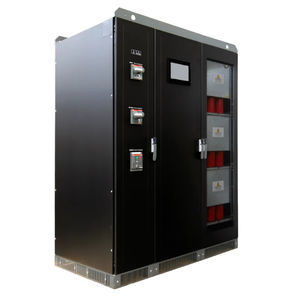

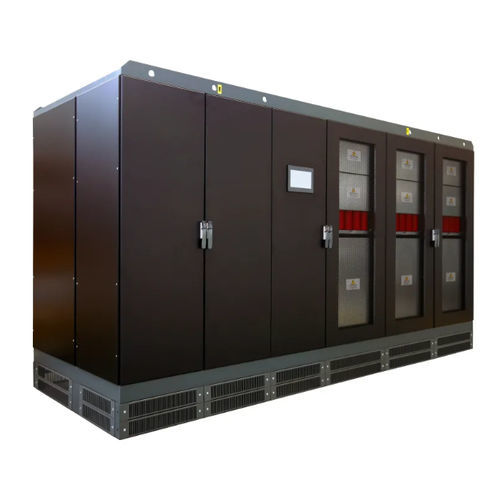

Compensatore automatico OXYGEN

Panoramica del prodotto
Oxygen è una famiglia di compensatori per cadute di tensione destinati a reti elettriche industriali. Compensatore di cadute di tensione per la gamma 200–2500 kVA. Soluzione tecnologica in grado di ripristinare la tensione durante cali della durata fino a un minuto in meno di 3 ms.

Caratteristiche principali

• Gamma: 200–2500 kVA (diverse serie e potenze disponibili).
• Compensazione rapida delle cadute di tensione: risolve cali fino a un minuto in meno di 3 ms.
• Regolazione della tensione: controllo IGBT (tecnologia a doppia conversione).
• Regolazione dei parametri energetici: controllo per fasi indipendenti.
• Tensioni target selezionabili: 380–400–415 V (440–460–480 V).
• Precisione della tensione in uscita: ±0,5%.
• Variazione di carico ammessa: fino al 100%.
• Sbilanciamento di carico ammesso: 100%.
• Sovraccarico ammesso: 110% continuo, 120% per 60 s, >120% protezione automatica by-pass.
• Raffreddamento: ventilazione forzata.
• Installazione: interna.
• Comunicazione: MODBUS TCP/IP.
• Protezione contro le sovratensioni: limitatori di sovratensione classe I in ingresso e classe II in uscita.
• Protezione aggiuntive: by-pass di protezione automatico.
• Strumentazione: pannello touch 10", multilingue (accesso remoto disponibile su richiesta tramite software dedicato sulla stessa rete Ethernet).
• Colore: RAL 9005.
• Temperatura ambiente di esercizio: 0/+40°C; stoccaggio: 0/+60°C.
• Umidità relativa massima: <95% (senza condensazione).

Varianti - Oxygen 10-40 (sintesi)
Tipo | Peso (kg) | Potenza nominale (kVA) | Corrente di ingresso max (A) | Corrente di uscita nominale (A)
200-10-40 | 1200 | 200 | 321 | 289
250-10-40 | 1250 | 250 | 401 | 361
320-10-40 | 1250 | 320 | 513 | 462
400-10-40 | 1400 | 400 | 642 | 577
500-10-40 | 1650 | 500 | 802 | 722
630-10-40 | 2200 | 630 | 1010 | 909
800-10-40 | 3200 | 800 | 1283 | 1155
1000-10-40 | 4000 | 1000 | 1604 | 1443
1250-10-40 | 4600 | 1250 | 2005 | 1804
1600-10-40 | 5100 | 1600 | 2566 | 2309
2000-10-40 | 5600 | 2000 | 3208 | 2887
2500-10-40 | 6100 | 2500 | 4009 | 3609

Varianti - Oxygen 15-50 (sintesi)
Tipo | Peso (kg) | Potenza nominale (kVA) | Corrente di ingresso max (A) | Corrente di uscita nominale (A)
200-15-50 | 1310 | 200 | 340 | 289
250-15-50 | 1330 | 250 | 425 | 361
320-15-50 | 1650 | 320 | 543 | 462
400-15-50 | 2200 | 400 | 679 | 577
500-15-50 | 3000 | 500 | 849 | 722
630-15-50 | 3500 | 630 | 1070 | 909
800-15-50 | 4400 | 800 | 1359 | 1155
1000-15-50 | 5100 | 1000 | 1698 | 1443
1250-15-50 | 5600 | 1250 | 2123 | 1804
1600-15-50 | 6100 | 1600 | 2717 | 2309

Schede tecniche
Schede tecniche disponibili per ogni variante (una scheda per tipo/potenza).

Specifiche tecniche

• Frequenza: 50 Hz ±5% (60 Hz ±5%).
• Regolazione della tensione: controllo IGBT (tecnologia a doppia conversione).
• Regolazione dei parametri energetici: controllo per fasi indipendenti.
• Tensioni target selezionabili: 380–400–415 V (440–460–480 V).
• Precisione uscita: ±0,5%.
• Variazione di carico ammessa: fino al 100%.
• Sbilanciamento ammesso: 100%.
• Raffreddamento: ventilazione forzata.
• Temperatura ambiente di esercizio: 0/+40°C.
• Temperatura di stoccaggio: 0/+60°C.
• Umidità relativa massima: <95% (senza condensazione).
• Sovraccarico ammesso: 110% continuo, 120% per 60 s, >120% protezione automatica by-pass.
• Colore: RAL 9005.
• Strumentazione: pannello touch 10", multilingue; accesso remoto tramite software dedicato sulla stessa rete Ethernet (su richiesta).
• Installazione: interna.
• Sistema di comunicazione: MODBUS TCP/IP.
• Protezione contro le sovratensioni: limitatori classe I (ingresso) e classe II (uscita).
