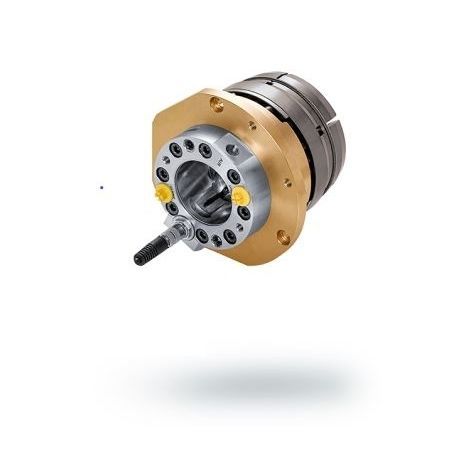

Sistema di monitoraggio condizioni MSU

di correntedi posizionedi rilevamento perdite

SOLUZIONE DI MONITORAGGIO INTELLIGENTE 3 IN 1 Il MSU è un sistema di assistenza basato su sensori che viene integrato nelle unità di sbloccaggio OTT-JAKOB e aumenta durevolmente l’efficienza e la disponibilità di una macchina utensile. L’esclusivo concetto del MSU combina tre funzioni di monitoraggio in un’unità: Identificazione della posizione del tirante Rilevamento della posizione del pistone di sbloccaggio Riconoscimento delle perdite nel giunto rotante (opzionale) Il monitoraggio di questi parametri ha una grande importanza nel garantire uno svolgimento controllato della produzione. La registrazione dei dati misurati avviene durante la lavorazione dei pezzi, in modo che possano essere ottenute delle informazioni sullo stato effettivo della macchina in un dato momento. Questi dati possono essere utilizzati nel quadro della manutenzione predittiva per l’analisi o per le successive decisioni. Procedimento di serraggio e sbloccaggio sicuro Il monitoraggio della posizione del tirante viene eseguito per mezzo di un sistema di misurazione della corsa elettronico. Questo rileva la posizione esatta del tirante per mezzo di un anello-obiettivo sul collegamento del tirante e, in questo modo, determina la posizione attuale dell’utensile. Il sistema riconosce tre stati di serraggio: “Sbloccato”, “Serrato con utensile” e “Serrato senza utensile”. La disponibilità di questa informazione consente di impedire che il cambio automatico dell’utensile tolga l’utensile dal mandrino troppo presto o che il mandrino si avvii prima che l’utensile sia serrato (correttamente).
