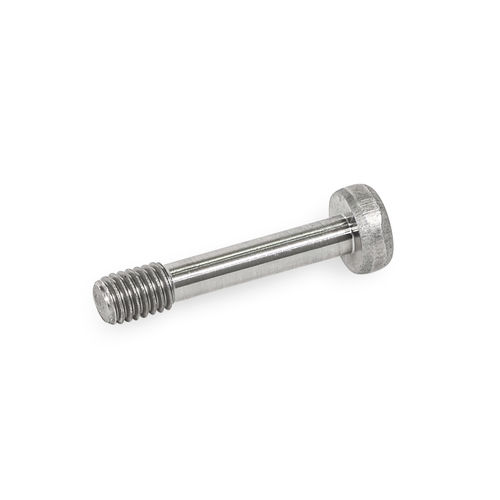

Vite a testa cava GN 7984.2

di bloccaggioa testa cilindricacon foro esagonale

Le viti a testa cilindrica GN 7984.2 hanno una testa a basso profilo che le rende adatte in condizioni di spazio limitato. Grazie al perno incassato d3 la vite non può sfilarsi, ad esempio quando viene usata per fissare una copertura. Pertanto l’elemento di montaggio risulta imperdibile secondo quanto prescritto dalla direttiva macchine 2006/42/CE. A questo scopo, al posto del normale foro passante/filettato occorre prevedere una filettatura d1 su entrambe le parti, se necessario con un foro passante d4. Le opzioni di assemblaggio sono molteplici, in base al design e alla lunghezza di bloccaggio richiesta a1 ... a3 della copertura, come illustrato.
