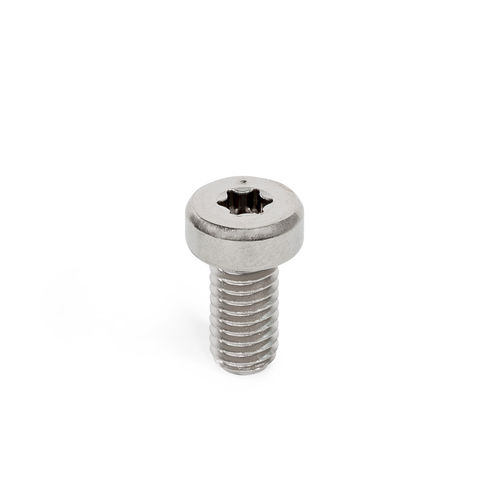

Vite di bloccaggio GN 418.3

a testa cilindricatorxin acciaio

Le viti di bloccaggio eccentriche GN 418.3 bloccano i pezzi in lavorazione attraverso la testa eccentrica della vite che, a seconda della dimensione, è disassata della quota e rispetto all'asse centrale del gambo. I fori filettati per il montaggio delle viti di bloccaggio eccentriche nell'attrezzatura si devono praticare a disegno alla distanza a dal pezzo in lavorazione. La testa della vite si trova in posizione di bloccaggio quando la vite eccentrica, una volta serrata a fondo, viene allentata fino a portare il punto di marcatura in posizione opposta alla superficie di bloccaggio del pezzo in lavorazione. Per il bloccaggio, le viti eccentriche devono essere serrate alla coppia indicata; in questo modo l'eccentrico preme contro il pezzo in lavorazione. La tolleranza massima ammessa t del pezzo in lavorazione garantisce che la distanza di bloccaggio sia in un intervallo favorevole per l'eccentrico.
