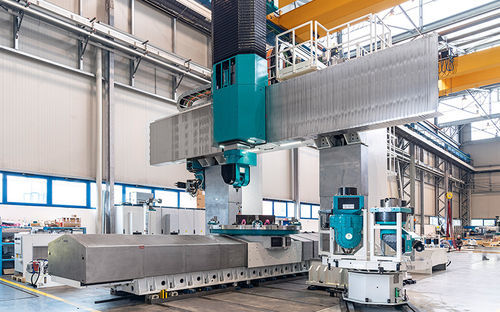

Centro di lavoro 3-4 assi VERTIRAM TT

verticaledi fresaturadi tornitura

Panoramica
I centri di lavoro verticali VERTIRAM TT, nelle versioni medio-piccole e medio-grandi, combinano dinamica degli assi e soluzioni orientate a rigidità e smorzamento per garantire precisione dimensionale su un'ampia gamma di componenti. Sono previste configurazioni per privilegiare alte velocità di mandrino o coppie elevate.

Gamma e versatilità
La famiglia VERTIRAM TT soddisfa applicazioni per pezzi di piccole, medie e grandi dimensioni preferendo l'usinaggio verticale. La traversa mobile in opzione aumenta la versatilità adeguando l'altezza del mandrino al pezzo lavorato.

Progetto e componenti
I modelli medio-piccoli adottano guide a rulli sugli assi lineari per ottimizzare la dinamica. I modelli medio-grandi impiegano guide idrostatiche precaricate per migliorare rigidità e smorzamento delle vibrazioni. Il fusto è guidato nella testa mediante pattini idrostatici e dispone di un sistema di compensazione in tempo reale per le dilatazioni termiche. Le teste porta-utensili CNC sono stabilizzate termicamente con ricircolo di fluido a temperatura controllata. La lubrificazione delle unità cinematiche è assicurata da sistemi aria-olio o da ricircolo olio climatizzato per mantenere elevate velocità e precisione ripetibile.

Soluzioni per il fusto

• fusto con driver
• fusto con barra di alesatura
• fusto con asse C integrato

Configurazioni e opzioni disponibili

• ampia gamma di tavole per fresatura o tornitura
• ampia gamma di magazzini utensili e magazzini per teste/CNC
• Software CNC: Siemens, Heidenhain, Fanuc

Informazioni tecniche (sintesi)
Interasse orizzontale tra colonne: 2600–5100 mm; luce verticale sotto la faccia del fusto: 2350–6000 mm; corse del fusto (Z): 1500–4000 mm.

Area di lavoro
Interasse tra colonne | 2600 - 5100 mm
Luce sotto la faccia del fusto | 2350 - 6000 mm
Corsa asse X (Tavola) | 5000 - 13000 mm
Corsa asse Y (Contropunta/Testa) | 3600 - 6600 mm
Corsa asse Z (Fusto) | 1500 - 4000 mm
Corsa asse V (Traversa - opzione) | 1100 - 3600 mm

Tavola per fresatura
Dimensioni tavola/pallet | 1500x4000 - 4000x12000 mm
Capacità di carico | fino a 200000 kg

Tavola per tornitura
Dimensioni tavola/pallet | Ø1250 - Ø6000
Capacità di carico | fino a 100000 kg
Velocità di rotazione | fino a 350 rpm

Mandrino - Fusto (con driver)
Trasmissione mandrino | Direct Drive
Potenza mandrino (S1) | 66 - 82 kW
Coppia mandrino (S1) | 1175 - 2494 Nm
Velocità mandrino | 4000 - 6000 rpm

Mandrino - Fusto (con asse C integrato)
Trasmissione mandrino | Direct Drive / 4 gamme
Potenza mandrino (S1) | 66 - 103 kW
Coppia mandrino (S1) | 1175 - 10730 Nm
Velocità mandrino | 4000 rpm

Mandrino - Fusto (con barra di alesatura)
Diametro mandrino alesatura | 130 - 160 mm
Corsa asse W (Mandrino alesatura) | 800 mm
Trasmissione mandrino | Direct Drive
Potenza mandrino (S1) | 78 - 82 kW
Coppia mandrino (S1) | 1743 - 2494 Nm
Velocità mandrino | 4000 - 5000 rpm

Caratteristiche assi lineari
Rapido X,Y,Z,W | fino a 40000 mm/min
Rapido V | fino a 4000 mm/min

Specifiche tecniche

• Interasse orizzontale tra colonne: 2600 - 5100 mm
• Luce verticale sotto la faccia del fusto: 2350 - 6000 mm
• Corsa fusto (asse Z): 1500 - 4000 mm
• Corsa asse X (Tavola): 5000 - 13000 mm
• Corsa asse Y (Testa): 3600 - 6600 mm
• Corsa asse V (Traversa - opzione): 1100 - 3600 mm
• Dimensioni tavola/pallet (fresatura): 1500x4000 - 4000x12000 mm
• Diametro tavola (tornitura): Ø1250 - Ø6000
• Capacità di carico (fresatura): fino a 200000 kg
• Capacità di carico (tornitura): fino a 100000 kg
• Velocità di tornitura: fino a 350 rpm
• Gamma potenza mandrino: 66 - 103 kW (a seconda della configurazione)
• Gamma coppia mandrino: 1175 - 10730 Nm (a seconda della configurazione)
• Gamma velocità mandrino: fino a 6000 rpm (a seconda della configurazione)
• Rapidi assi X,Y,Z,W: fino a 40000 mm/min; V: fino a 4000 mm/min
• Soluzioni fusto: fusto con driver; fusto con barra di alesatura; fusto con asse C integrato
