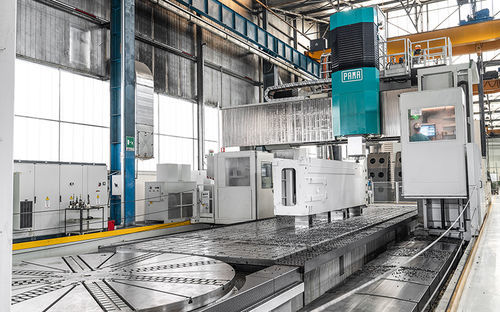

Centro di lavoro 3-4 assi VERTIRAM GT

verticalea portalecon portale mobile

Panoramica
I centri di lavoro verticali a portale VERTIRAM GT di PAMA coprono applicazioni dall'utensile per pezzi piccoli fino a componenti molto grandi, con configurazioni che vanno da teste ad alta velocità a versioni ad alto torque e forte smorzamento per lavorazioni pesanti. È possibile montare una traversa mobile per ottimizzare la distanza fra mandrino e pezzo.

Progettazione e costruzione
Le strutture sono progettate con analisi agli elementi finiti per ottimizzare la distribuzione delle masse, la rigidità statica/dinamica e la simmetria termica. L'elemento centrale è il montante guidato nella testa da cuscinetti idrostatici, dotato di un sistema di compensazione in tempo reale dell'allungamento termico per mantenere la precisione alla sorgente delle vibrazioni.

Soluzioni montante (configurabili)

• montante con azionamento diretto
• montante con barra di alesatura
• montante con asse C integrato

Personalizzazioni e opzioni
PAMA offre numerose opzioni: tavole per fresatura o tornitura, diversi magazzini utensili, teste porta-utensili CNC e traversa mobile per adattare la macchina a cicli e dimensionamenti specifici.

Sistemi di controllo
Controlli CNC disponibili: Siemens, Heidenhain, Fanuc — selezionabili secondo gli standard di reparto e le esigenze di processo.

Informazioni tecniche (sintesi)
Interasse orizzontale (tra colonne): 3100 mm – 10100 mm
Libero sotto faccia montante: 2350 mm – 6000 mm
Corsa montante: 1600 mm – 4000 mm

Area di lavoro (valori selezionati)
Corsa asse X (portale) esempio: 5000 mm (schema + N x 1000 mm come da tabella prodotto)
Corsa asse Y (testa): 4100 – 11600 mm
Corsa asse Z (montante): 1500 – 4000 mm
Corsa asse V (traversa, opzione): 1100 – 3600 mm

Piani di calpestio
Larghezza piano: 2000 – 9000 mm

Tavola di tornitura
Diametro tavola/pallet: Ø1250 – Ø8000
Capacità di carico: fino a 300000 kg
Velocità di rotazione: fino a 350 giri/min

Testa – Montante con azionamento (valori selezionati)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 66 – 82 kW
Coppia mandrino (S1): 1175 – 2494 Nm
Velocità mandrino: 4000 – 6000 giri/min

Testa – Montante con asse C integrato (valori selezionati)
Trasmissione mandrino: Direct Drive / 4 gamme
Potenza mandrino (S1): 66 – 103 kW
Coppia mandrino (S1): 1175 – 10730 Nm
Velocità mandrino: 4000 giri/min (tipica)

Testa – Montante con barra di alesatura (valori selezionati)
Diametro mandrino di alesatura: 130 – 160 mm
Corsa asse W (mandrino di alesatura): 800 mm
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 78 – 82 kW
Coppia mandrino (S1): 1743 – 2494 Nm
Velocità mandrino: 4000 – 5000 giri/min

Caratteristiche assi lineari
Rapido X, Y, Z, W: fino a 30000 mm/min
Rapido asse V: fino a 4000 mm/min

Specifiche tecniche

• Nome modello: VERTIRAM GT
• Marca: PAMA
• Interasse orizzontale: 3100 – 10100 mm
• Libero sotto faccia montante: 2350 – 6000 mm
• Corsa montante: 1600 – 4000 mm
• Corsa asse X (portale): esempio 5000 mm (+ N x 1000 pattern)
• Corsa asse Y (testa): 4100 – 11600 mm
• Corsa asse Z (montante): 1500 – 4000 mm
• Corsa asse V (opzione traversa): 1100 – 3600 mm
• Larghezza piano: 2000 – 9000 mm
• Diametro tavola girevole: Ø1250 – Ø8000
• Capacità tavola girevole: fino a 300000 kg
• Velocità di rotazione: fino a 350 giri/min
• Potenza mandrino: 66 – 103 kW (a seconda della configurazione)
• Coppia mandrino: 1175 – 10730 Nm (a seconda della configurazione)
• Velocità mandrino (tipica): fino a 6000 giri/min
• Diametro mandrino di alesatura (opzione): 130 – 160 mm
• Avanzamenti rapidi assi lineari: fino a 30000 mm/min (X,Y,Z,W); V fino a 4000 mm/min
• Controlli CNC disponibili: Siemens, Heidenhain, Fanuc
