Magazzino utensile

Panoramica del prodotto I magazzini portautensili PAMA sono sistemi modulari di stoccaggio e cambio automatico utensili, progettati per l'integrazione con macchine CNC orizzontali e verticali. Le configurazioni includono soluzioni a catena, rack, torre e con robot per soddisfare differenti esigenze di capacità, orientamento e automazione.

Magazzini a catena I magazzini a catena PAMA presentano una struttura in acciaio elettrosaldata e una catena rotante che supporta gli utensili in posizione orizzontale. A seconda della configurazione, possono essere installati a pavimento o direttamente sulla macchina. Sono ottimizzati per accesso rapido e ingombro compatto.

• Coni utensile supportati: ISO, HSK, PSC
• Capacità: fino a 608 postazioni (a seconda della configurazione)
• Portata utensile: fino a 35 kg

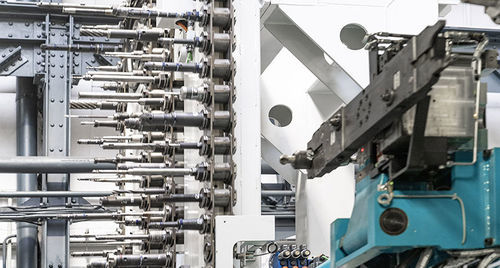

Magazzini a rack I magazzini a rack PAMA sono costituiti da una struttura in acciaio elettrosaldata che contiene rack verticali per lo stoccaggio utensili. Il trasferimento utensile tra magazzino e macchina avviene tramite un manipolatore automatico on-machine o mediante robot. Per ridurre i tempi non produttivi, le operazioni di ricerca, preparazione e deposito vengono effettuate in tempo mascherato mentre la macchina è in funzione. Possono essere integrate soluzioni opzionali su richiesta cliente.

• Coni utensile supportati: ISO, HSK, PSC
• Capacità: fino a 608 postazioni (configurazioni rack)
• Portata utensile: fino a 35 kg

Magazzini torre I magazzini torre PAMA sono costituiti da una struttura in acciaio con rack verticali per lo stoccaggio utensili. Il cambio utensile è eseguito da un manipolatore automatico. Le operazioni di ricerca, preparazione e deposito sono effettuate in tempo mascherato per ottimizzare i tempi di ciclo durante il funzionamento. Le torri possono essere personalizzate con varie opzioni.

• Coni utensile supportati: ISO, HSK, PSC
• Capacità: fino a 256 postazioni (configurazioni torre)
• Portata utensile: fino a 35 kg

Magazzini a rack con robot I magazzini a rack PAMA con robot combinano rack verticali di stoccaggio e un robot per il trasferimento utensili. Il robot può essere fisso o montato su una slitta di traslazione a seconda della configurazione. Le operazioni in tempo mascherato riducono la durata dei cambi utensile durante il funzionamento della macchina. Le soluzioni robotizzate consentono portate utensile maggiori e layout flessibili.

• Coni utensile supportati: ISO, HSK, PSC
• Capacità: dipende dalla configurazione della macchina
• Portata utensile: fino a 100 kg (configurazioni robotizzate)

Specifiche tecniche

• Struttura: acciaio elettrosaldato
• Orientamento supporto utensile: orizzontale (magazzini a catena) e verticale (magazzini rack / torre)
• Installazione: a pavimento o direttamente sulla macchina
• Metodi di cambio utensile: manipolatore automatico on-machine o robot (fisso o su slitta di traslazione)
• Ricerca/preparazione/deposito utensile in tempo mascherato durante il funzionamento per ottimizzare i tempi di cambio
• Equipaggiamenti opzionali: pannello operatore, sistemi di codifica utensili, pulizia cono mandrino, preset utensili
• Coni utensile supportati: ISO, HSK, PSC
• Capacità: fino a 608 postazioni (rack), fino a 256 postazioni (torre); altre capacità in base alla configurazione macchina
• Portata utensile: tipicamente fino a 35 kg; configurazioni robotizzate fino a 100 kg
