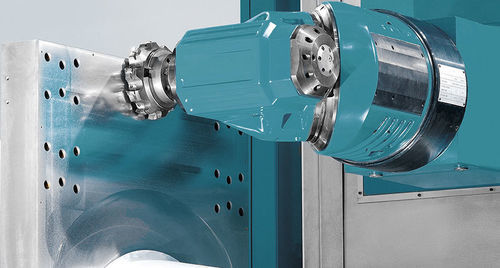

Testa motorizzata TS

Panoramica
Le teste di attacco PAMA sono teste CNC modulari progettate per fresatura, alesatura e tornitura su macchine orizzontali e verticali. Sviluppate a Brescia, offrono un'ampia gamma di potenza, coppia e velocità mandrino per ambienti produttivi di media e alta intensità.

Famiglie di teste di attacco e caratteristiche principali

• TS: teste di attacco angolo retto automatiche per macchine orizzontali e verticali
  • posizionamento automatico degli assi: ogni 2,5° / 1° / 0,001°
  • potenza: 20 kW a 80 kW
  • coppia: 600 Nm a 6000 Nm
  • velocità del mandrino: fino a 3000 rpm
  • cambio utensile automatico
  • cambio testa automatico
  • raffreddamento esterno e attraverso l'utensile
• TU: teste di attacco universali automatiche per macchine orizzontali e verticali
  • posizionamento automatico degli assi: ogni 2,5° / 1° / 0,001°
  • potenza: 37 kW a 50 kW
  • coppia: 1000 Nm a 1200 Nm
  • velocità del mandrino: fino a 6000 rpm
  • cambio utensile automatico
  • cambio testa automatico
  • raffreddamento esterno e attraverso l'utensile
• TTL: teste di attacco universali automatiche con assi ortogonali per macchine orizzontali e verticali
  • posizionamento automatico degli assi: ogni 1° / 0,001°
  • potenza: 30 kW a 50 kW
  • coppia: 115 Nm a 2500 Nm
  • velocità del mandrino: fino a 14000 rpm
  • cambio utensile automatico
  • cambio testa automatico
  • raffreddamento esterno e attraverso l'utensile
• TW: teste di attacco universali automatiche con assi ortogonali continui per macchine orizzontali e verticali
  • posizionamento automatico degli assi: posizionamento continuo
  • potenza: 30 kW a 50 kW
  • coppia: 115 Nm a 6000 Nm
  • velocità del mandrino: fino a 14000 rpm
  • cambio utensile automatico
  • cambio testa automatico
  • raffreddamento esterno e attraverso l'utensile
• PR: teste prolunga per alesatura per macchine orizzontali e verticali
  • potenza: 15 kW a 73 kW
  • coppia: 1000 Nm a 2000 Nm
  • velocità del mandrino: fino a 6000 rpm
  • lunghezza massima prolunga: 1800 mm
  • cambio utensile automatico
  • cambio testa CNC automatico
  • raffreddamento esterno e attraverso l'utensile
• Teste CNC personalizzate: i tecnici PAMA progettano teste di attacco su misura in base ai requisiti di produzione del cliente

Integrazione con altre teste CNC

• teste di sbavatura
• mandrini elettronici
• teste 5 assi
• teste angolari
• teste multi-mandrino

Applicazioni
Adatte per operazioni di fresatura, alesatura e tornitura su centri di lavoro orizzontali e verticali e torni. Ideali per produzione in serie, lavorazione di pezzi complessi e configurazioni multi-testa integrate.

Specifiche tecniche

• Posizionamento automatico degli assi: ogni 2,5° / 1° / 0,001° o continuo (a seconda della famiglia)
• Intervallo di potenza: 15 kW a 80 kW (a seconda della famiglia)
• Intervallo di coppia: 115 Nm a 6000 Nm (a seconda della famiglia)
• Velocità del mandrino: fino a 14000 rpm (a seconda della famiglia); alcune famiglie limitate a 3000 rpm o 6000 rpm
• Cambio utensile automatico: disponibile
• Cambio testa automatico: disponibile (incluso cambio testa CNC per alcune famiglie)
• Raffreddamento: opzioni esterno e attraverso l'utensile
• Rallunga massima di alesatura (PR): fino a 1800 mm
• Tipi di teste disponibili: angolo retto, universale, assi ortogonali, assi continui, prolunghe per alesatura, tornitura radiale/assiale, progetti personalizzati
