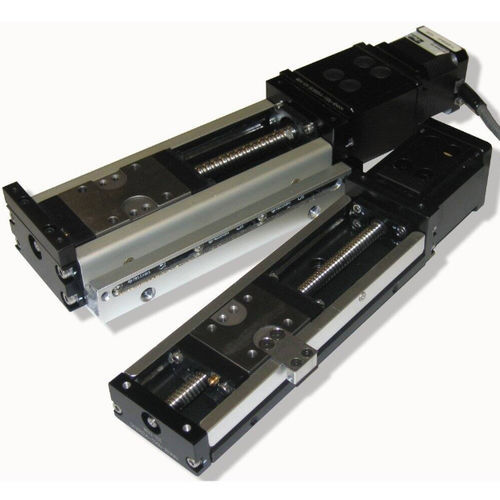

Tavola di posizionamento lineare 401XE series

multiassedi precisionecompatta

Le tavole della serie 401XE utilizzano un monocarrier altamente integrato come sistema di trasmissione e guida. Con una larghezza di soli 30 mm, corse fino a 160 mm e carichi fino a 157 N, le sue dimensioni e le sue prestazioni la rendono ideale per applicazioni che spaziano dalle scienze della vita alla produzione elettronica La serie 401XE di posizionatori lineari combina un robusto corpo in acciaio a profilo a U con una vite a ricircolo di sfere di precisione integrata. Il design di questa piattaforma è unico in quanto il sistema di guida e il sistema di azionamento sono strettamente integrati tra loro, rendendo questa piattaforma estremamente compatta ed economica, pur garantendo un’elevata precisione. Questa serie di tavole è disponibile in 3 diverse dimensioni di profilo per gestire una varietà di carichi utili e può essere facilmente configurata in sistemi multiasse. È stata preselezionata una varietà di motori passo-passo per adattarsi alle prestazioni del modello 401XE, al fine di ridurre al minimo lo sforzo di progettazione. Il modello 401XE è stato impiegato in numerose applicazioni che spaziano dalle scienze della vita alla produzione elettronica, dai semiconduttori alla costruzione meccanica in generale. Mercati: • Scienze della vita • Produzione elettronica • Semiconduttori • Costruzione meccanica in generale Caratteristiche/Vantaggi: • Larghezza del telaio di 30 mm • Tre corse standard da 60 a 160 mm • Ripetibilità di posizionamento di +/- 10 micron • Velocità massime di 100 mm/sec • Sistema di trasmissione a vite a sfere e sistema di guida ad alta precisione altamente integrati • Carico utile massimo di 157 N • Spinta massima di 49 N • Opzioni preconfigurate per il montaggio del motore in linea e in parallelo, nonché opzioni con motore integrato • Copertura rigida opzionale per la protezione del sistema di trasmissione e di guida da detriti di grandi dimensioni • Conformità alle norme CE e RoHS di serie • Sistemi multiasse standard • Adatto all’uso in camera bianca
