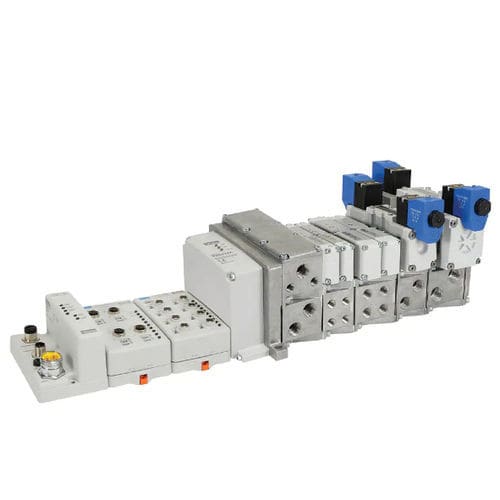

Modulo I/O digitale H

analogicoEtherNet/IPPROFIBUS-DP

Il fieldbus Isysnet usa valvole della serie Isys Micro e Isys ISO. Connettività preferenziale disponibile con PLC Rockwell CompactLogix e ControlLogix. Ciò significa che i codici parte dei moduli Isysnet sono elencati nel software PLC Rockwell RSLogix 5000, semplificando la procedura di configurazione. I protocolli disponibili sono DeviceNet, Ethernet/IP, Profibus-DP e ControlNet. È disponibile la comunicazione I/O in digitale o analogico. Le valvole Isys ISO consentono di controllare fino a 32 solenoidi. Ciascuna espansione Isys Micro bus consente il collegamento di altri 32 solenoidi. È ammesso un massimo di 3 espansioni. Ogni espansione è fornita con un cavo di lunghezza fissa pari a un metro. È possibile collegare un massimo di 256 ingressi e 256 uscite direttamente a un modulo di comunicazione. I moduli opzionali che possono essere installati tra il modulo di comunicazione e il modulo di azionamento valvola sono moduli I/O e moduli di prolunga di alimentazione. Il numero massimo di solenoidi per manifold è pari a 32 per dispositivi ISO HA/HB e Isys Micro e 24 per dispositivi H1, H2 e H3. • Utilizzo con valvole della serie Isys Micro e Isys ISO • Protocolli disponibili: DeviceNet, Ethernet/IP, Profibus-DP, ControlNet • Opzioni I/O: Ingressi/uscite digitali, ingressi/uscite analogiche, controllo per 32 solenoidi, espansione bus, connettività preferenziale • Espansione bus: L'espansione a un massimo di 128 bobine solenoidi è possibile solo sulla serie Isys Micro • I/O massimi per nodo: 256 ingressi e 256 uscite per nodo
