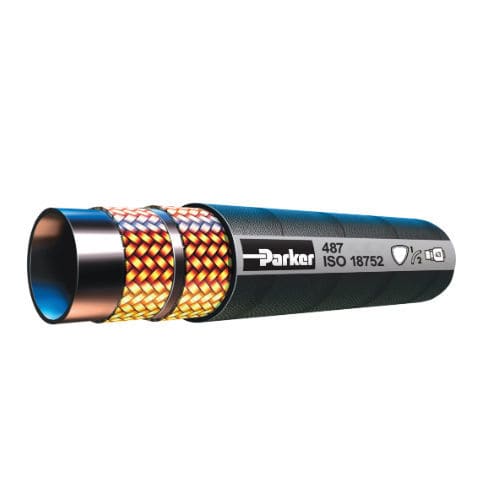

Tubo flessibile idraulico 487 series

per olio mineraleper olioin acciaio

Panoramica
Parker GlobalCore 487 è un tubo idraulico progettato per applicazioni a pressione di esercizio costante fino a 4000 psi (28 MPa). La costruzione garantisce bassa forza di flessione e una vasta gamma di dimensioni (-4 a -32) con opzioni di copertura (Standard, ToughCover, SuperTough, Critical Protection) per adattarsi a condizioni d'uso e requisiti OEM.

Caratteristiche principali

• Pressione di esercizio costante: 4000 psi (28 MPa)
• Progettazione a bassa forza di flessione per una migliore maneggevolezza
• Opzioni di rinforzo: 2 trecce in filo d'acciaio, 4 o 6 spirali a seconda della misura
• Varianti di copertura per abrasione e protezione critica
• Compatibile con raccordi serie 43 e 77

Specifiche tecniche

• Temperatura minima di esercizio: -40 °F / -40 °C
• Temperatura massima di esercizio: 100 °C copertura standard; 125 °C per coperture TC, ST & CP (212 °F / 257 °F)
• Pressione massima di esercizio: 280 bar / 4000 psi / 28 MPa
• Fluidi: lubrificanti, fluidi idraulici a base di petrolio
• Normative rispettate: ISO 18752; MSHA per coperture TC, ST & CP solo
• Raccordi compatibili: serie 43, 77
• Peso: 0,30 a 6,47 kg/m (0,20 a 4,35 lb/ft)
• Diametro interno: 0,52 a 2,65 in (13,1 a 67,3 mm)
• Diametro esterno: 0,52 a 2,65 in (13,1 a 67,3 mm)
• Tubo interno: gomma sintetica
• Materiale copertura: gomma sintetica
• Rinforzo: 2 trecce di filo d'acciaio (misure -4 a -12); 4 spirali (misure -16 a -24); 6 spirali (misura -32)
• Gamma di misure: -4 a -32
• Raggio minimo di curvatura: 2 a 12-1/2 in (50 a 320 mm)

Varianti prodotto

• 487-4 — I.D.: -4 — Standard Cover
• 487-6 — I.D.: -6 — Standard Cover
• 487-8 — I.D.: -8 — Standard Cover
• 487-10 — I.D.: -10 — Standard Cover
• 487-12 — I.D.: -12 — Standard Cover
• 487-16 — I.D.: -16 — Standard Cover
• 487-20 — I.D.: -20 — Standard Cover
• 487-24 — I.D.: -24 — Standard Cover
• 487-32 — I.D.: -32 — Standard Cover
• 487TC-4 — I.D.: -4 — ToughCover
• 487TC-6 — I.D.: -6 — ToughCover
• 487TC-8 — I.D.: -8 — ToughCover
• 487TC-10 — I.D.: -10 — ToughCover
• 487TC-12 — I.D.: -12 — ToughCover
• 487TC-16 — I.D.: -16 — ToughCover
• 487TC-20 — I.D.: -20 — ToughCover
• 487TC-24 — I.D.: -24 — ToughCover
• 487TC-32 — I.D.: -32 — ToughCover
• 487ST-4 — I.D.: -4 — SuperTough
• 487ST-6 — I.D.: -6 — SuperTough
• 487ST-8 — I.D.: -8 — SuperTough
• 487ST-10 — I.D.: -10 — SuperTough
• 487ST-12 — I.D.: -12 — SuperTough
• 487ST-16 — I.D.: -16 — SuperTough
• 487ST-20 — I.D.: -20 — SuperTough
• 487ST-24 — I.D.: -24 — SuperTough
• 487ST-32 — I.D.: -32 — SuperTough
• 487CP-4 — I.D.: -4 — Critical Protection
• 487CP-6 — I.D.: -6 — Critical Protection
• 487CP-8 — I.D.: -8 — Critical Protection
• 487CP-12 — I.D.: -12 — Critical Protection
• 487CP-16 — I.D.: -16 — Critical Protection

Applicazioni

• Attrezzature agricole
• Macchine da costruzione
• Mezzi forestali
• Impianti idraulici
• Movimentazione materiali
• Trasporto

Note
Confermare il tipo di copertura e la serie di raccordi al momento dell'ordine. Per le opzioni conformi a MSHA specificare TC, ST o CP. Contattare un rappresentante Parker per tabelle dimensionali dettagliate e indicazioni sul raggio di curvatura.
