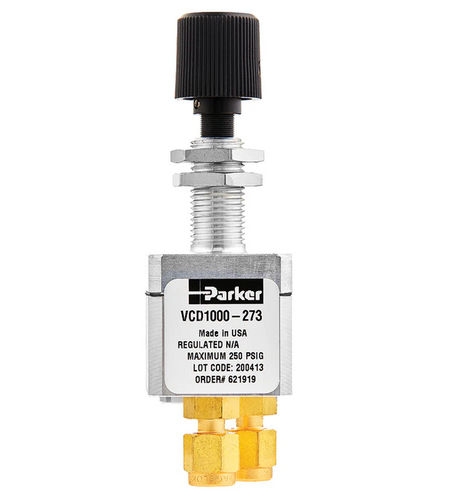

Regolatore di portata a membrana VCD 1000

a pressione differenzialeper gasper prodotti chimici

Il regolatore di flusso Porter modello VCD 1000 è progettato con precisione per controllare flussi di gas ridotti a portate massiche costanti, indipendentemente dalle variazioni della pressione a valle. Il controllore di flusso Porter modello VCD 1000 è progettato con precisione per controllare flussi di gas a bassa portata di massa costante, indipendentemente dalle variazioni della pressione a valle. Il VCD 1000 mantiene un differenziale di pressione preimpostato attraverso un elemento di flusso laminare. Ruotando l'asta di regolazione a passo fine si varia la forza su un diaframma interno, che modifica la pressione differenziale attraverso l'elemento laminare basso, cambiando così la portata. Questo design consente di ottenere una portata estremamente lineare in relazione alla rotazione dello stelo ed elimina virtualmente la dentatura associata ai regolatori basati su valvole. Gli elementi a flusso laminare sono disponibili con portate a fondo scala da 5 sccm a 1500 sccm (He @ 70°F e 50 PSIG). Mercati: - Uso generale Caratteristiche/Benefici: - Stelo di regolazione in Delrin® con filettatura a passo 56 - La relazione tra giri e flusso è lineare - Chiusura a tenuta di bolla - Portate a fondo scala da 5 SCCM a 1500 SCCM (He @ 70°F e 50 PSIG) - Filtro di ingresso sostituibile incluso - Configurazione standard per il montaggio a pannello Applicazioni: - Controllo di precisione del flusso di gas a bassa pressione - Flusso lineare - Indicazione del flusso di gas - Misura del flusso di gas - Utilità - Erogazione di gas - Aerazione di ossigeno
