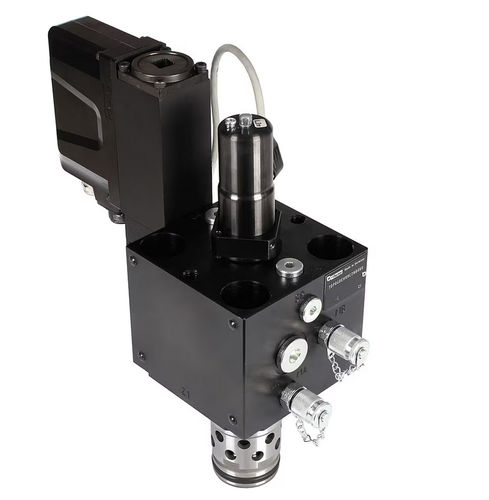

Le valvole pilotate a 2 vie ad alta risposta serie TDP forniscono un controllo preciso di flussi elevati alla massima dinamica. Le applicazioni tipiche di queste valvole proporzionali a cartuccia slip-in sono la pressofusione, lo stampaggio a iniezione e le presse idrauliche.
Le valvole a 2 vie ad alta risposta Parker della serie TDP sono particolarmente adatte per applicazioni controllate e ad anello chiuso in cui è necessario controllare con precisione flussi elevati con la massima dinamica.
Le valvole a farfalla proporzionali hanno un design a 2 stadi, composto da una valvola pilota DFplus e da uno stadio principale con otturatore e LVDT. Con la valvola pilota DFplus, la TDP raggiunge tempi di risposta estremamente rapidi: da 10,5 ms (NG25) a 28 ms (NG100) con una precisione di <0,1% della portata nominale. La valvola pilota controlla attivamente l'otturatore, indipendentemente dalle condizioni di pressione nelle porte principali. L'elettronica integrata nel pilota del TDP ha due loop di controllo per l'otturatore principale e il cursore pilota.
Mercati:
- Industriale
- Stampaggio
Caratteristiche/Benefici:
- Alta precisione - per prodotti di alta qualità, tasso minimo di scarti e lunga durata della macchina
- Risposta estremamente rapida al passo - riduce la lavorazione del materiale e quindi i tempi di ciclo
- Tempi di consegna brevi - non è necessario lo stoccaggio
- Valvola attiva pilotata a 2 vie ad alta risposta
- Cavità e schema di montaggio secondo la norma ISO 7368
- Direzione del flusso da B ad A e da A a B
- Unità completamente montata e adattata con elettronica integrata
- Posizione di sicurezza in caso di interruzione dell'alimentazione elettrica e/o idraulica
- Per garantire la posizione di chiusura è necessaria una pressione di pilotaggio.
- 8 grandezze da NG25 a NG100
Applicazioni:
- Pressofusione
- Presse generiche
- Stampaggio a iniezione
---
