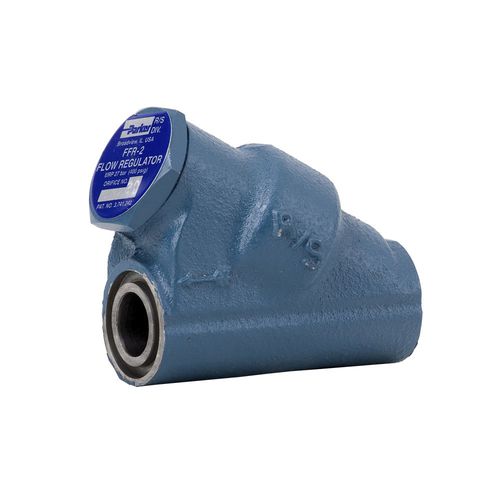

Regolatore di portata volumetrico FFR series

per fluidi refrigerantidi precisione

Il regolatore di flusso fisso FFR-2 offre un mezzo economico per mantenere un flusso costante grazie alla selezione di un orifizio di dimensioni predefinite. Il regolatore FFR-2 è un regolatore di portata fissa di precisione, costruito per impieghi gravosi, utilizzato come dispositivo di controllo del flusso di liquidi per i sistemi di ricircolo dei liquidi. Il regolatore stabilisce e mantiene una portata costante determinata solo dal numero di orifizio selezionato e indipendente dalla caduta di pressione iniziale o dalle variazioni della pressione in ingresso o in uscita. Selezionando l'orifizio appropriato, è possibile scegliere un regolatore a portata fissa per mantenere un flusso di liquido costante a nove livelli diversi. Per selezionare l'orifizio appropriato, moltiplicare il carico dell'evaporatore per la velocità di ricircolo desiderata e scegliere l'orifizio con il valore nominale più vicino a quello calcolato. La scelta di un orifizio con un numero inferiore diminuisce il tasso di ricircolo, mentre uno con un numero superiore lo aumenta. Due o più regolatori FFR-2 possono essere installati in parallelo per ottenere capacità superiori a quelle disponibili con un solo regolatore. Le elettrovalvole, le valvole manuali o i filtri posti a monte dei regolatori FFR-2 devono essere adeguatamente dimensionati per fornire una bassa caduta di pressione che non provochi lampi. I regolatori FFR devono avere il 100% di refrigerante liquido sottoraffreddato all'ingresso, senza la presenza di gas di flashing, per garantire un adeguato controllo del flusso di liquido. Mercati: - Refrigerazione commerciale Caratteristiche e vantaggi: - Elimina il bilanciamento del sistema - Supera le fluttuazioni di flusso - Compatto - Robusto - Semplice: Una sola parte mobile - Nove capacità - Pulibile in linea - Estremità flangiate - Brevetto U.S. N. 3.741.242 Applicazione: - Per sistemi di ricircolo di liquidi (sovralimentazione di liquidi)
