per PCB, per pezzi piccoli, di spessori di rivestimenti
Settore specifico
per l'industria elettronica
Altre caratteristiche
automatica, di misura, alta risoluzione, in linea, senza contatto
Descrizione
Sintesi del prodotto
Piattaforma AOI 3D multiuso progettata per l'ispezione di SMT / PCB.
Combina l'ispezione di componenti, saldature e rivestimenti conformali in un'unica macchina.
Impiega un metodo di scansione lineare laser per la misurazione e l'ispezione 3D.
Capacità principali
AOI 3D multifunzionale che consente l'ispezione di componenti, saldature, paste saldanti, epossidici, rivestimenti conformi e relativi difetti.
Ispezione di componenti, saldature e rivestimenti conformi con un'unica macchina - flusso di lavoro di ispezione unificato senza cicli separati per ciascun tipo di ispezione.
Metodo di scansione lineare laser per l'acquisizione di dati 3D ad alta precisione.
Rilevamento di materiale estraneo e contaminazione; ispezione della deformazione del PCB eseguita senza tempi di ciclo aggiuntivi.
Software applicativo configurabile in base alle esigenze dell'utente: SPI (Solder Paste Inspection) / AOI (Automated Optical Inspection) / CCI (Conformal Coating Inspection).
Gli elementi di ispezione includono SMD, pasta saldante, epossidica, rivestimento conforme, ecc.
Voci di ispezione e attributi misurabili
Altezza
Area
Volume
Mancato allineamento della posizione
Ponte (ponte di saldatura)
Anomalie di forma
Deformazione del circuito stampato
Ritrazione/espansione del circuito stampato (compensazione automatica)
Integrazione del processo
Supporta il collegamento di feedback e feedforward ai processi a valle e a monte per l'ottimizzazione dei processi.
Note aggiuntive
Progettato per fornire funzioni di ispezione multiple (SPI/AOI/CCI) attraverso tipi di software applicativo selezionabili, consentendo flussi di lavoro di ispezione personalizzati in base alle esigenze del cliente.
Caratteristiche/specifiche tecniche

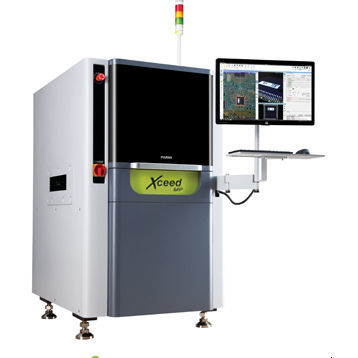

Nome del prodotto: Xceed MP
Tipo di prodotto: AOI 3D multiuso
Metodo di acquisizione 3D: Scansione laser di linea
Modalità di ispezione supportate: SPI / AOI / CCI (selezionabile via software)
Obiettivi di ispezione principali: Componenti SMD, pasta saldante, epossidica, rivestimento conforme
Parametri misurati: altezza, area, volume, offset posizionale, bridging, difetti di forma
Condizioni del PCB gestite: ispezione della deformazione, compensazione automatica del restringimento/espansione del PCB
Caratteristiche di processo: rilevamento di materiali estranei/contaminazione; ispezione senza tempi di ciclo aggiuntivi; integrazione di feedback e feedforward per l'ottimizzazione del processo
Caso d'uso tipico: ispezione unificata di componenti, saldature e rivestimenti conformi su linee di produzione SMT
