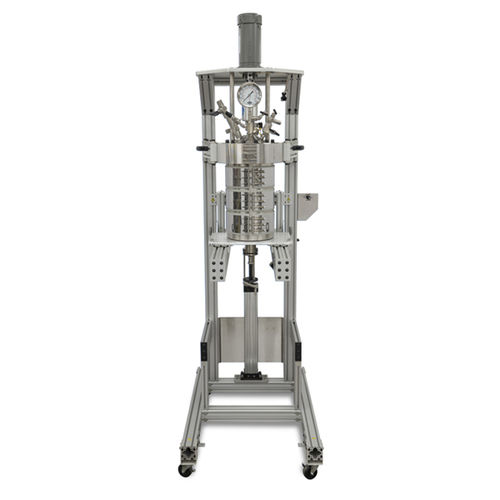

Reattore con agitazione meccanica (STR) 4555 series

da laboratoriochimico

I reattori modello 4555 e 4557 hanno una capacità di 5 galloni (18,75 L) mentre i modelli 4556 e 4558 sono unità simili con un volume di 10 litri (2,6 gal). I reattori da 10 litri si collocano tra il design più grande da 5 galloni e i modelli più piccoli da 1 e 2 galloni della serie 4550. I modelli di recipienti sono offerti in un design a testa mobile o a testa fissa. Questi reattori sono disponibili con una guarnizione O-ring FKM per temperature di esercizio fino a 225 °C, e FFKM O-ring per temperature fino a 300 °C, o con una guarnizione piatta in PTFE per temperature di esercizio fino a 350 °C massimo. Nel design a testa mobile (vedi pagina 46), il recipiente è tenuto in un sistema di supporto che riduce al minimo lo sforzo fisico richiesto per maneggiare questi componenti pesanti. Il paranco è attaccato a una colonna di supporto che fornisce un mezzo conveniente per sollevare la testa e il cilindro dal supporto. Questi componenti possono essere trasferiti nella posizione di attesa sul lato destro del supporto. I recipienti dotati di una valvola di scarico inferiore probabilmente rimarranno nel riscaldatore per la maggior parte del tempo, ma possono essere sollevati quando necessario. Il supporto per la testa fissa è dotato di anelli divisi incernierati che oscillano su entrambi i lati permettendo alla testa di rimanere fissata al supporto mentre un sollevatore pneumatico permette al cilindro di essere sollevato e abbassato. Quando è abbassato, il cilindro può essere fatto scorrere in avanti per la pulizia e la manutenzione. Questi reattori sono generalmente usati per impianti pilota o per scopi di produzione chimica personalizzata, di solito con una varietà di accessori aggiunti alle unità di base. Sono stati progettati e sono disponibili vari riscaldatori, motori più grandi, azionamenti dell'agitatore più pesanti e controlli remoti adeguati alle dimensioni di questi reattori.
