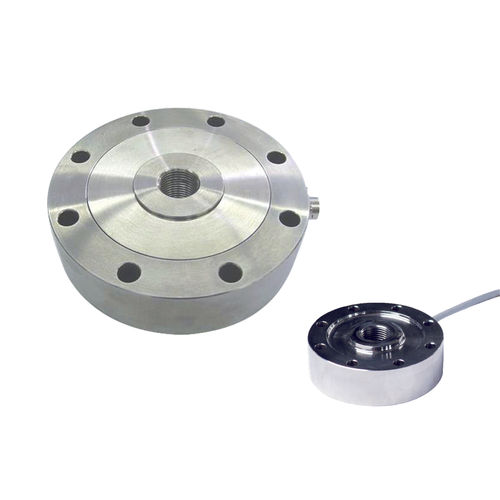

Cella di carico universale CVF
a compressionea bottoneper ponte estensimetrico

cella di carico universale
cella di carico universale
cella di carico universale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a compressione
Struttura
a bottone
Tecnologia
per ponte estensimetrico
Altre caratteristiche
in acciaio inossidabile, universale, per ambienti difficili, IP65
Forza

Max.: 5.000 kN

Min.: 0,5 kN

Descrizione

La cella di carico universale CVF, costruita in acciaio inox, ha eccellenti caratteristiche di linearità e precisione, ha una resistenza ai sovraccarichi superiore al 300% e una protezione stagna per l'utilizzo in condizioni ambientali severe. La cella CVF è predisposta a sopportare i carichi laterali ed è in grado di lavorare sia in trazione che in compressione. Questa cella di carico è disponibile anche in versione speciale per alta temperatura e può essere customizzata seguendo le esigenze del cliente. Specifiche tecniche Portata nominale PN: 0.5 ÷ 5000 kN Errore combinato: ±0.05 % SN Ripetibilità: ±0.02 % SN Creep (20 minuti): ±0.02 % SN Sovraccarico di sicurezza: 150 % PN Sovraccarico massimo: > 300 % PN Materiale: Acciaio inox AISI 17-4PH Grado di protezione: IP65 Flessione: 0.2 mm Temperatura compensata: -10 ÷ +50 °C Temperatura di funzionamento: -20 ÷ +70 °C Effetto della temperatura sullo zero: < ±0.005 % SN/°C Effetto della temperatura sull’uscita: < ±0.005% SN/°C Sensibilità nominale SN: 2.0 mV/V ±0.1 % Bilanciamento di zero: 5000 MOhm Resistenza di ingresso: 700 ± 20 Ohm (350 Ohm portata 1000÷5000 kN) Resistenza di uscita: 700 ±5 Ohm (350 Ohm capacità 1000÷5000 kN) Alimentazione consigliata: 2 ÷ 15 Vcc/ca

Cataloghi

CVF
CVF
2 Pagine
