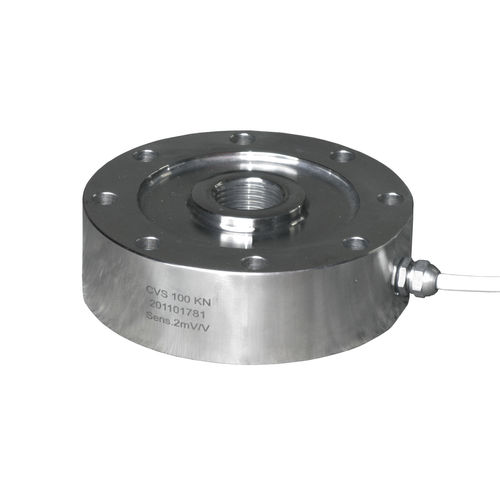

Cella di carico universale CVS

a compressionetipo pancakeper ponte estensimetrico

La cella di carico universale CVS, costruita in acciaio inox e progettata per le misure di forza, è in grado di lavorare sia in trazione sia in compressione e presenta eccellenti caratteristiche di linearità, precisione e resistenza. Di fatti, resiste ai sovraccarichi superiori del 300% e possiede protezione stagna per l'utilizzo in condizioni ambientali severe. Inoltre, la cella di carico è dotata di pressacavo M8-PG7 e cavo schermato a 4 conduttori lungo 5 metri. Specifiche tecniche Portata nominale PN: 5, 10, 20, 30, 50, 100, 200, 300, 600, 1000 kN Errore combinato: ±0.08 % SN Ripetibilità: ±0,02 % SN Creep (20 minuti): ±0,02 % SN Sovraccarico di sicurezza: 150 % PN Sovraccarico massimo: > 300 % PN Materiale: Acciaio inox AISI 17-4PH Grado di protezione: IP67 Flessione: 0.35 mm Temperatura compensata: -20 ÷ +70 °C Temperatura di funzionamento: -10 ÷ +50 °C Effetto della temperatura sullo zero: < ±0.005 % SN/°C Effetto della temperatura sull’uscita: < ±0.005 % SN/°C Sensibilità nominale SN: 2.0 mV/V ±0.1 % Bilanciamento di zero: 5000 MOhm Resistenza di ingresso: 700 ±20 Ohm Resistenza di uscita: 700 ±5 Ohm Alimentazione consigliata: 2 ÷ 15 Vcc/ca
