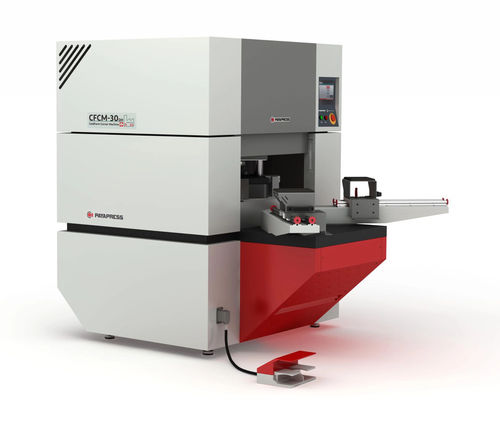

Macchina di rullatura a freddo elettrica CFCM-30 series

Panoramica
La formatrice di angoli PAYAPRESS CFCM-30 esegue la formatura a freddo degli angoli delle lamiere in un'unica operazione, eliminando saldatura, levigatura e lucidatura. Fornisce geometrie degli angoli ripetibili e senza giunzioni per la produzione in serie, con stampi intercambiabili per raggi 6–30 mm e capacità per spessori da 0,5 a 2 mm.

Punti chiave

• Processo di formatura a freddo (senza saldatura) che produce angoli uniformi senza necessità di levigatura
• Lavora lamiere d'acciaio e acciaio inossidabile da 0,5 a 2 mm
• Stampi intercambiabili per raggi di formatura 6–30 mm
• Genera una piega controllata di 2–3 mm agli spigoli per giunzioni più resistenti della saldatura
• Disponibile in versione manuale (CFCM-30EH) e automatica (CFCM-30ES)
• Controllo PLC con HMI 7" per gestione programmi e produzione
• Struttura industriale da 1.200 kg per alta ripetibilità e funzionamento continuo

Modelli

• CFCM-30EH — regolazione manuale dello spessore
• CFCM-30ES — regolazione automatica per cambi rapidi

Materiali supportati e capacità di formatura

• Acciaio ST12 oliato: 0,8–2,0 mm
• Acciaio nero ST37: 1,5–2,0 mm
• Acciaio inossidabile: 0,8–2,0 mm
• Raggi di formatura: 6–30 mm (stampi intercambiabili)

Settori e applicazioni

• Produttori di sportelli per quadri elettrici
• Fabbricanti di espositori e arredamento per punti vendita
• Produttori di scaffalature e armadi metallici
• Produttori di rack per server e armadi per data center
• Costruttori di cabine ascensore
• Produttori di pannelli antideflagranti per petrolchimica
• Produttori di condotti HVAC e involucri per apparecchiature medicali

Processo e capacità (sintesi)
Specifiche — CFCM-30EH — CFCM-30ES
Cambio impostazioni macchina — Manuale — Automatico
Intervallo spessori — 0,5–2 mm — 0,5–2 mm
Spessore lamiera (oliata) ST12 — 0,8–2 mm — 0,8–2 mm
Spessore lamiera (nera) ST37 — 1,5–2 mm — 1,5–2 mm
Spessore lamiera inox — 0,8–2 mm — 0,8–2 mm
Intervallo raggi di formatura — 6–30 mm — 6–30 mm
Dimensione minima pezzo — 210 × 210 mm — 210 × 210 mm

Alimentazione e impianto idraulico (sintesi)
Potenza totale — 4,5 kW — 4,5 kW
Pressione idraulica massima — 200 bar — 200 bar
Potenza motore totale — Electrogen 1 × 4 kW — Electrogen 1 × 4 kW
Capacità serbatoio idraulico — 50 litri — 50 litri
Valvola idraulica — Tork Hydraulics — Duplomatic
Pompa idraulica — Arafan — Arafan

Macchina e funzionamento (sintesi)
Dimensioni totali — 1420 × 1200 × 1850 mm
Peso dispositivo principale — 1200 kg
Dimensione HMI — 7" (controllo PLC)
PLC — Delta
Sensore — Autonics
Contattore AC — Hyundai (EH) / Schneider (ES)

Specifiche tecniche

• Serie/modello: CFCM-30 (CFCM-30EH manuale; CFCM-30ES automatico)
• Processo: formatura a freddo degli angoli, senza saldatura
• Materiali supportati: ST12 oliato, ST37 nero, acciaio inossidabile
• Intervallo spessori: 0,5–2,0 mm (generale); ST12 & inox: 0,8–2,0 mm; ST37: 1,5–2,0 mm
• Raggi di formatura: 6–30 mm (stampi intercambiabili)
• Dimensione minima pezzo: 210 × 210 mm
• Potenza totale: 4,5 kW; motore principale Electrogen 1 × 4 kW
• Pressione idraulica massima: 200 bar; serbatoio: 50 L
• HMI: 7" ; PLC: Delta ; sensori: Autonics
• Componenti idraulici: valvole (Tork Hydraulics / Duplomatic), pompa Arafan
• Stampi intercambiabili: Z, bordo, torsione — personalizzabili
