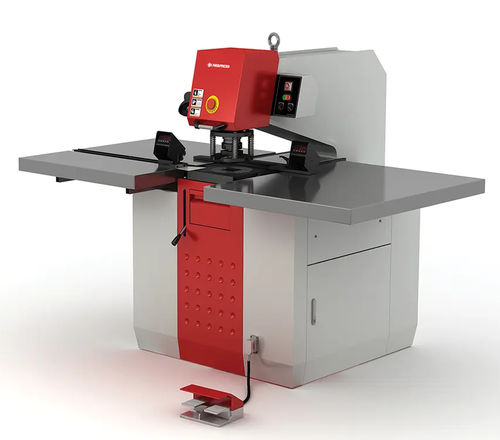

Punzonatrice automatica HPM-63S

idraulicaper lamierepunzonatura

Panoramica del prodotto
La PAYAPRESS HPM-63S è una macchina automatica monocarrellata per punzonatura e intaglio lamiera, progettata per forare, tagliare angoli e realizzare feritoie di ventilazione su pannelli, quadri elettrici, ascensori e cofani di estrattori. Un sistema idraulico doppio effetto da 16 tonnellate (200 bar) aziona i punzoni su acciaio fino a 2 mm tramite una gola di 63 cm. Una struttura pesante di circa 1.200 kg e una corsa regolabile di 70 mm garantiscono funzionamento stabile e ripetibile. Il localizzatore laser e i display di posizione opzionali facilitano il centraggio preciso.

Comandi operatore e posizionamento

• Pannello comandi semplice e adatto all'uso con un solo operatore.
• Indicatore a regolo digitale opzionale per visualizzazione posizione X/Y.
• Blocco manuale asse Y per punzonature in serie senza riposizionare la lamiera.
• Ogni asse fa riferimento a un punto HOME fisso (X all'estremità destra del percorso; Y a fine corsa) rilevato da sensore induttivo per posizionamenti ripetibili.

Punzoni e utensili
Il sistema di utensili è modulare con componenti sostituibili (punzone, matrice, connettori, dado di bloccaggio) in modo da sostituire solo la parte usurata e ridurre i costi di attrezzaggio. Tipi di matrici comuni:

• Matrici circolari — fori fino a 34 mm per spie, viti (da M4 in su) e pressacavi
• Matrici quadrate piccole (7×7, 9×9, 15×15 mm) — alternative a viti e fascette
• Matrici quadrate 22×22 mm — standard storico per quadri (fornitura su richiesta)
• Matrici per fusibili miniatura — talvolta sovradimensionate per tenere conto della verniciatura
• Matrici per taglio rettilineo — alternativa economica per tagli paralleli
• Matrici 92×92 mm per amperometri — richiesta comune su misura
• Matrici di imbutitura (controforatura) — creano rilievi per gioco di montaggio o unione pannelli
• Matrici per serrature — tipo Siemens, tipo valigetta, tipo Mito
• Matrici a persiana/ventilazione — varianti a due e tre file allineate tramite segni di riferimento
• Matrici per intaglio angolare — intaglio semplice (standard fino a 50 mm), doppia piega e soluzioni su misura

Perché scegliere questa macchina
La HPM-63S raggruppa punzonatura, intaglio, taglio angolare e ventilazione in un'unica macchina compatta. Il sistema di matrici modulare, i ridotti costi di attrezzaggio e l'ergonomia operativa la rendono adatta alle linee di produzione di pannelli e quadri elettrici. Può essere integrata con attrezzature dedicate per la formatura degli angoli se necessario.

Caratteristiche aggiuntive

• Localizzatore laser per posizionamento preciso
• Rapido cambio matrici per ridurre i tempi di fermo
• Arresto di emergenza per la sicurezza dell'operatore
• Indicatore digitale X/Y opzionale e blocco manuale asse Y per punzonature in serie

Specifiche tecniche

• Modello: HPM-63S
• Tipo: Macchina per punzonatura e intaglio lamiera (monocarrellata)
• Forza di punzonatura: 16 tonnellate (idraulica doppio effetto)
• Pressione di esercizio: 200 bar
• Spessore massimo materiale: fino a 2 mm (acciaio dolce, strutturale, inox)
• Profondità gola: 63 cm
• Corsa punzone: 70 mm regolabile
• Peso / stabilità struttura: circa 1.200 kg
• Tensione nominale: 380 V AC
• Potenza totale: 3 kW
• Frequenza: 50 Hz
• Capacità olio idraulico: 30 L
• Dimensioni max matrici: Ø133 mm (tonde) — 130 × 110 mm (quadrate)
• Massima capacità foro tondo: fino a 34 mm
• Larghezza di lavoro / capacità lamiera: 1.200 mm
• Operatori richiesti: 1
