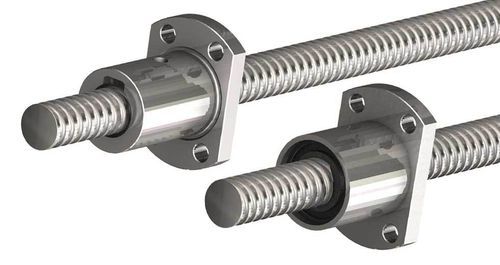

Vite a ricircolo di sfere in acciaio BSR series

di precisionerullatain miniatura

Panoramica
I gruppi vite a ricircolo di sfere miniatura sono sistemi meccanici di precisione progettati per convertire il moto rotatorio in moto lineare con bassa attrito e alta ripetibilità. I Miniature Ball Screw Assemblies di PBC Linear impiegano alberi vite in acciaio 1050 laminato di precisione e sono disponibili con madreviti cilindriche, con flangia o cilindriche filettate esternamente per un'installazione semplice in sistemi di automazione compatti e nei dispositivi di movimento di precisione. Le unità presentano un sistema di ritorno palle multi-liner per una ricircolazione fluida, precarico opzionale per aumentare la rigidità e raschiatori polimerici per ridurre l'ingresso di detriti e prolungare la vita utile.

Caratteristiche principali

• Alberi vite in acciaio 1050 laminato di precisione
• Diametri disponibili: 6 mm, 8 mm, 10 mm
• Passi disponibili: 1 mm, 2 mm, 2,5 mm
• Opzioni di madrevite: cilindrica, con flangia, cilindrica filettata esternamente
• Sistema di ritorno palle multi-liner per movimento regolare e costante
• Precarico opzionale per migliorare rigidità e precisione di posizione
• Raschiatori polimerici a ogni estremità della madrevite per ridurre l'ingresso di detriti
• Carico assiale statico massimo: 2,144 kN (482 lb)
• Compatibile con motori NEMA 08–23
• Alcuni gruppi disponibili con tecnologia PowerPlus (aumento della coppia del 25–40%)

Applicazioni
Progettati per automazione compatta e applicazioni di movimento di precisione come robotica, assi CNC, automazione di laboratorio, dispositivi medicali e altri sistemi di automazione industriale che richiedono dimensioni ridotte, ripetibilità e durata.

Note aggiuntive
Questi gruppi miniatura sono prodotti negli USA e possono offrire tempi di consegna più brevi rispetto ad alcune alternative. Le opzioni di adattamento delle madreviti includono le tolleranze Standard e Transitional per tarare rigidità e comportamento del precarico in base all'applicazione.

Specifiche

• Materiale dell'albero: acciaio 1050 laminato di precisione
• Diametri vite: 6 mm, 8 mm, 10 mm
• Passi: 1 mm, 2 mm, 2,5 mm
• Tipi di madrevite: cilindrica, con flangia, cilindrica filettata esternamente
• Ritorno palle: sistema di ritorno multi-liner
• Opzioni di adattamento madrevite: Standard & Transitional
• Caratteristiche opzionali: precarico (rigidità aumentata), integrazione PowerPlus su alcuni gruppi (aumento coppia 25–40%)
• Protezione dai detriti: raschiatori polimerici a ciascuna estremità della madrevite
• Carico assiale statico massimo: 2,144 kN (482 lb)
• Compatibilità motore: NEMA 08–23
• Applicazioni tipiche: robotica, CNC, automazione di laboratorio, dispositivi medicali, automazione industriale
