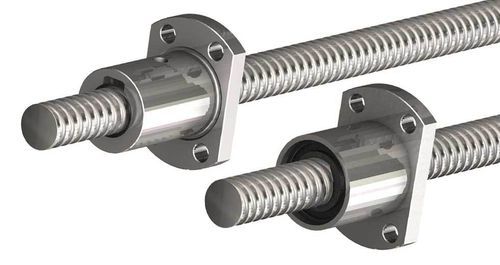

Vite a ricircolo di sfere polimerica BSR series

in acciaiodi precisionerullata

Panoramica
I gruppi vite a sfera miniaturizzati PBC Linear trasformano il moto rotazionale in moto lineare preciso con bassa attrito e alta ripetibilità. Gli assiemi combinano alberi filettati in acciaio 1050 laminato di precisione con madreviti a ricircolo di sfere. Diametri disponibili: 6 mm, 8 mm e 10 mm; passi disponibili: 1 mm, 2 mm e 2,5 mm. Configurazioni della madrevite: cilindrica, flangiata e cilindrica con filettatura esterna. Precarico opzionale, sistema di ritorno multi-liner e raschiatori in polimero migliorano rigidità, precisione del passo e resistenza alla contaminazione nei sistemi di movimentazione compatti.

Caratteristiche principali

• Alberi filettati in acciaio 1050 laminato di precisione
• Tipi di madrevite: cilindrica, flangiata, cilindrica filettata esternamente
• Sistema di ritorno delle sfere multi-liner per ricircolo fluido
• Precarico opzionale per aumentare rigidità e precisione posizionale
• Raschiatori polimerici ad ogni estremità della madrevite per limitare l'ingresso di detriti
• Maggiore durata e precisione del passo rispetto alle viti a filettatura sotto carichi elevati

Applicazioni

• Robotica e assi robotici
• Macchine CNC e stadi di controllo del movimento
• Automazione industriale e attrezzature di movimentazione
• Automazione di laboratorio e dispositivi medici compatti che richiedono movimento lineare preciso

Specifiche tecniche

• Materiale (vite): acciaio 1050 laminato di precisione
• Diametri disponibili: 6 mm, 8 mm, 10 mm
• Passi disponibili: 1 mm, 2 mm, 2,5 mm
• Configurazioni madrevite: cilindrica, flangiata, cilindrica filettata esternamente
• Ritorno delle sfere: sistema multi-liner
• Opzioni: precarico per maggiore rigidità/precisione
• Tenuta: raschiatori polimerici ad ogni estremità della madrevite per limitare l'ingresso di detriti
• Portata assiale statica massima: 2.144 kN (482 lb)
• Compatibilità motori: compatibile con motori NEMA 08–23 (assiemi forniti senza motori); alcune versioni integrano la tecnologia PowerPlus per un aumento di coppia di ~25–40%
• Produzione: assiemi miniaturizzati prodotti negli USA con progettazione e produzione orientate a tempi di consegna ridotti
