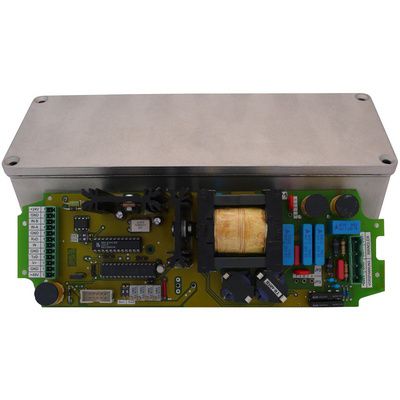

Generatore di impulsi ultrasonici UPU3000

a transitori rapidi

Questo dispositivo è stato progettato per il nostro cliente tedesco Fagus-GreCon ed è utilizzato come parte di un sistema di misurazione ad ultrasuoni online per rilevare punti deboli, aree non legate e vuoti d'aria all'interno di pannelli di particelle, MDF, OSB e LVL. Per controllare i pannelli a base di legno alla ricerca di zone non legate e di vuoti d'aria, viene inviato un segnale ad ultrasuoni attraverso il pannello. Nel caso di un pannello di alta qualità, il ricevitore registrerà circa il 10% del segnale originale. Le aree non legate o i vuoti d'aria all'interno del pannello smorzano il segnale a ultrasuoni in modo che venga ricevuto solo l'1% circa del segnale originale. Il dispositivo può generare raffiche con frequenza 50 o 30kHz, potenza 1kW e ampiezza 1000V. È anche in grado di misurare tutti i parametri del segnale e di trasmettere questi dati all'unità di controllo.
