Vibrometro per monitoraggio di macchina PCH

per monitoraggio condizioni della macchinaper zone pericolosecon registratore di dati

Panoramica
La gamma compatta di monitor di vibrazione PCH Engineering, con accelerometri integrati, consente di misurare e monitorare il livello di vibrazione di macchine rotanti semplici come soluzione di monitoraggio permanente e in tempo reale. Relè di allarme e di pericolo configurabili riducono la necessità di intervento umano e valori scalari su bande di frequenza selezionate possono essere utilizzati per l'analisi delle tendenze.

Vantaggi

• Monitor compatti ed economici per la protezione di macchine rotanti semplici
• Adatti per retrofit grazie ai sensori integrati
• Raccolta dati di trend e analisi FFT supportate da PCH Vibration Studio
• Integrazione verso SCADA/PLC tramite 4-20 mA e protocolli di comunicazione (Modbus, TCP, RTU, OPC UA con PCH EtherBridge)

Impiego comprovato
Utilizzati su molti tipi di apparecchiature rotanti, inclusi:

• Centrifughe, separatori, decanter e depuratori
• Ingranaggi
• Soffianti, ventilatori e pompe
• Essiccatori a spruzzo e atomizzatori
• Torri di raffreddamento
• Unità di trattamento alimentare e chimico
• Centrali elettriche
• Fabbriche di cemento

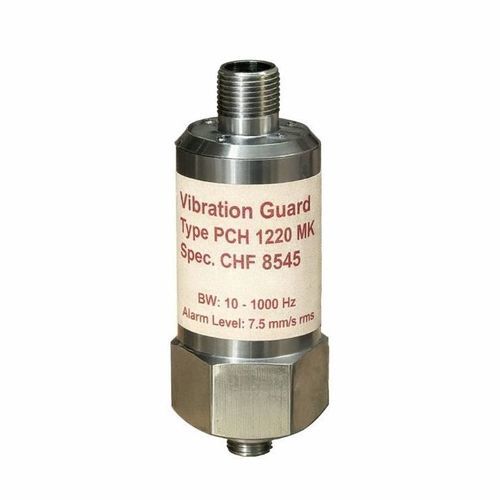

PCH 1220 Electronic Vibration Switch
Interruttore elettronico di vibrazione a basso costo con un relè e senza uscita 4-20 mA. Monitora costantemente la vibrazione della macchina nella banda 10-1000 Hz (ISO 10816-3/20816-3) e confronta il valore con una soglia di allarme preimpostata. Fornito in custodia in acciaio inox 1.405 con perno di montaggio M8 integrato e connettore M12 a uscita superiore.

PCH 1220 — Parametro di misura e caratteristiche

• Parametro misurato: velocità in mm/s
• Intervallo di frequenza: 10–1000 Hz (DIN/ISO 10816-3/20816-3)
• Livello di allarme in mm/s preimpostato secondo le esigenze
• Relè di allarme con tempo di ritardo regolabile
• Indicatore di stato tramite LED sul monitor
• Connettore M12 a 4 poli

PCH 1232 Vibration Guard (Modbus RTU)
Utilizza più bande di filtro strette per migliorare il monitoraggio delle condizioni. Rileva ampiezze di vibrazione più basse, fornisce più dati di condizione e si integra con Modbus RTU su reti RS-485. Configurazione possibile tramite PCH Vibration Studio via USB o RS-485. Funzione di autotest attivabile esternamente.

PCH 1232 — Caratteristiche

• Parametro misurato: velocità (mm/s) o accelerazione (m/s²), RMS o Peak
• Intervalli di frequenza: 10–1000 Hz o filtri HP/LP selezionabili per bande strette
• Fino a 4 bande di filtro configurabili con valori scalar
• 2 livelli di allarme con tempi di ritardo individuali per banda
• 2 uscite analogiche DC 4-20 mA e 2 relè di allarme
• Comunicazione RS-485 e Modbus RTU
• Configurazione tramite PCH Vibration Studio via USB o RS-485
• Autotest attivabile esternamente

PCH 1270 / PCH 1272 Vibration Guard (SIL 2)
Progettati per catene di sicurezza dove sono richiesti elevata precisione e risposta rapida. Confrontano i livelli di vibrazione con soglie interne fino a 10 volte al secondo per avviso precoce o arresto d'emergenza. Offrono gamme di filtro standard ISO 10816-3/20816-3 o gamme personalizzate.

PCH 1270 / 1272 — Caratteristiche

• Parametro misurato: velocità (mm/s) o accelerazione (m/s²)
• Intervallo di frequenza: 10–1000 Hz o 1–30/300 Hz
• 2 livelli di allarme con tempi di ritardo individuali e 2 relè di allarme
• Uscita analogica DC RMS 4-20 mA, proporzionale a 0–100%
• Gamma di misura selezionabile: 10/20/50/100 mm/s o m/s² RMS
• Autotest attivabile esternamente
• Livello di sicurezza SIL 2; certificato GOST-R; elenco ETL su richiesta
• Versione RS-485 disponibile come PCH 1272 per comunicazione con il software utente PCH

PCH 1275 / PCH 1277 Vibration Guard (ATEX + SIL 2)
Sensori compatti certificati ATEX e IECEx con relè SIL 2 per aree pericolose (adatti per zone ATEX 1 e 21). Forniscono avviso precoce e possono essere configurati per arresto d'emergenza. Conformi alla Sicurezza Funzionale (EN13849), PL-d (SIL 2). Versione RS-485 disponibile come PCH 1277 per comunicazione con il software PCH.

PCH 1275 / 1277 — Caratteristiche

• Parametro misurato: velocità (mm/s) o accelerazione (m/s²)
• Intervallo di frequenza: 10–1000 Hz o 1–30/300 Hz
• 2 livelli di allarme con tempi di ritardo individuali e 2 relè di allarme
• Uscita analogica DC RMS 4-20 mA, proporzionale a 0–100%
• Gamma di misura selezionabile: 10–100 mm/s o m/s² RMS
• Autotest attivabile esternamente
• Livello di sicurezza SIL 2; versione ATEX adatta per zone 1 e 21
• Certificazione EAC disponibile in esecuzioni speciali
• Versione RS-485 disponibile come PCH 1277

Capacità aggiuntive
I valori scalari e le registrazioni di forma d'onda in tempo reale possono essere raccolti da PCH Vibration Studio. Le forme d'onda possono essere trasformate tramite FFT e analizzate in loco o da remoto. I dati di trend possono essere forniti a SCADA/PLC tramite segnali 4-20 mA o protocolli di comunicazione appropriati.

Specifiche tecniche

• Accelerometri analogici e digitali integrati nella gamma compatta
• Parametri misurati: velocità (mm/s), accelerazione (m/s²), RMS o Peak a seconda del modello
• Bande di frequenza: comunemente 10–1000 Hz; bande strette o opzioni 1–30/300 Hz su alcuni modelli
• Uscite: relè di allarme (1 o 2), uscita analogica DC 4-20 mA sui modelli con uscita analogica
• Comunicazione: RS-485 / Modbus RTU disponibili su modelli specifici; PCH EtherBridge per protocolli aggiuntivi
• Sicurezza: molti monitor certificati SIL 2 con numeri di copertura diagnostica disponibili
• Versioni certificate ATEX / IECEx disponibili per aree pericolose (PCH 1275 / 1277)
• Funzione di autotest disponibile e attivabile esternamente su più modelli
