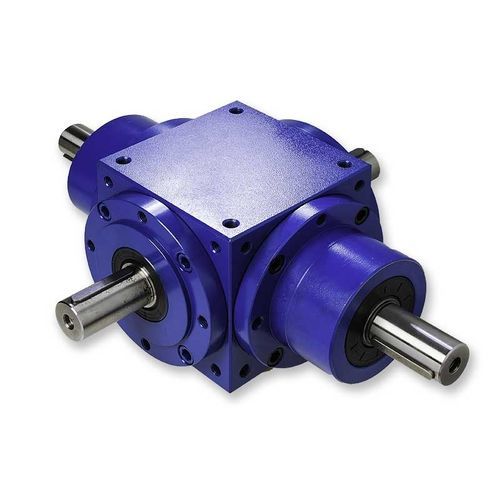

Riduttore con coppia spiroconica BG

coassialead assi ortogonalisilenzioso

I rinvii ad angolo della serie BG rappresentano quanto di più avanzato la moderna tecnologia offre nel settore. Si distinguono per il favorevole rapporto Potenza-Ingombro e per la possibilità di funzionamento silenzioso e regolare anche a velocità elevate. Presentano le seguenti caratteristiche costruttive principali: Scatole cubiche costituite da ghisa meccanica, lavorate su tutte le facce e con fori filettati tali da consentire il fissaggio in ogni posizione (profondità del filetto pari a 2 volte il diametro). Coperchi e Mozzi con doppio centraggio (in tolleranza h7) e con una serie di fori filettati (tranne la grandezza 75) per eventuali fissaggi coassiali. Ingranaggi conici elicoidali costruiti in acciaio legato, dentati con sistema spiroidale GLEASON, cementati, temprati e lappati in coppia sulla generatrice ideale. Alberi costruiti in acciaio bonificato, rettificati in ogni parte Tolleranza alberi sporgenti j6 Tolleranza fori alberi cavi H7 - H8 Estremità cilindriche con foro filettato m testa secondo UNI 3221 Linguette secondo UNI 6604 L’accurata costruzione degli ingranaggi consente, a richiesta ed a seconda delle velocità di funzionamento, il montaggio con minimi giochi angolari tra i denti. La buona esecuzione dei componenti, nonché l’accurato montaggio, consentono di ottenere un rendimento totale pari al 94-97%. Il disegno modulare permette di equipaggiare il rinvio con alberi supplementari, fino ad un massimo di 6 (tranne che il rapporto 1/1).
