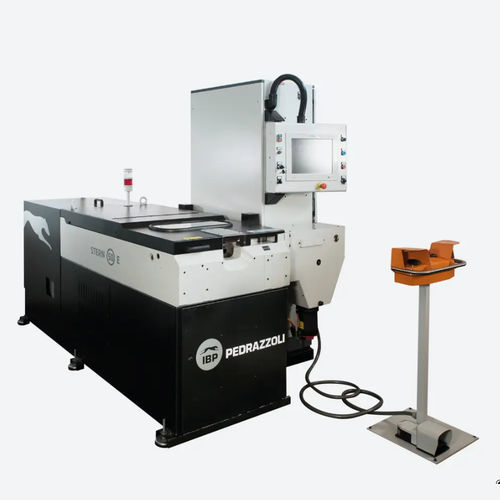

Formatrice per tubi STERN BROWN 50

con controllore integratoa motoreautomatizzata

Descrizione

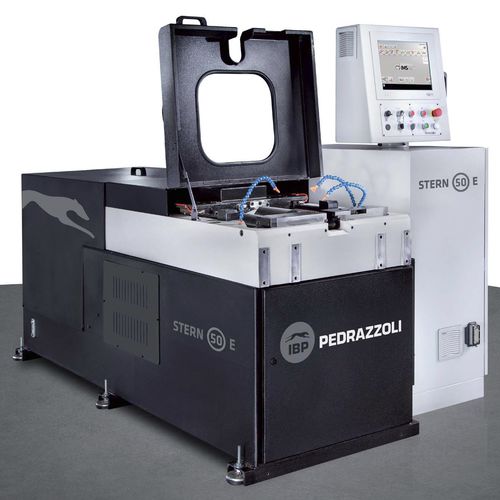

La macchina elettrica per formatura estremità tubi STERN BROWN 50 di IBP PEDRAZZOLI è un sistema multistazione completamente elettrico, dotato di processore Intel i7 di 10ª generazione e interfaccia touch screen. Integra 4 assi controllati digitalmente con motori brushless e fino a 15 postazioni utensile motorizzabili (traslazione e rotative) per eseguire perlaggio, allargamento, riduzione, bombatura, chiusura, foratura, filettatura e altre lavorazioni di estremità.

Caratteristiche principali

• 4 assi completamente elettrici controllati con motori brushless digitali assoluti
• 15 stazioni di lavoro motorizzabili
• Ampia gamma di lavorazioni di formatura estremità (perlaggio, allargamento, riduzione, bombatura, chiusura, filettatura)
• Controllo IMS: interfaccia touch flessibile, intuitiva e user friendly
• Funzionamento a risparmio energetico

Vantaggi

• Permette in un unico ciclo l'allargamento/riduzione del diametro, la conicità, la rullatura, il perlaggio, la battitura, la smussatura, la fresatura, la chiusura e la filettatura
• Stazioni utensile montate su un tamburo circolare retrattile per un ingombro compatto
• Tutte le stazioni supportano utensili rotanti o moduli
• Ingombro ridotto e tempi di cambio utensile rapidi
• Ottimizzazione automatica dei cicli per minimizzare i tempi
• Assistenza remota tramite webcam
• Compatibile con l'automazione del processo: carico/scarico
• Piattaforma IMS disponibile per PC, tablet e smartphone

Dati tecnici
Dimensioni (L x W x H): 2400 x 1460 x 1700 mm
Peso: 2500 kg
Diametro massimo di formatura: 55 mm
Lunghezza massima formabile: 170 mm
Numero di posizioni per utensili motorizzabili: 15
Velocità di formatura: 200 mm/s
Precisione di posizionamento: 0,05 mm
Forza di spinta unità di lavoro: 0-150 kN
Forza di serraggio mandrino: 0-230 kN
Lunghezza delle ganasce: 140 mm
Apertura massima delle ganasce: 72 mm

Specifiche tecniche

• Modello: STERN BROWN 50
• Controllo: IMS (Intelligent Motion System) con interfaccia user friendly
• Processore: Intel i7 (10ª generazione)
• Interfaccia: touch screen
• Assi: 4 assi completamente elettrici con motori brushless digitali
• Stazioni utensile: 15, tutte motorizzabili
• Velocità di formatura: fino a 200 mm/s
• Precisione di posizionamento: 0,05 mm
• Forza di spinta unità di lavoro: 0-150 kN
• Forza di serraggio mandrino: 0-230 kN
• Capacità: Ø max 55 mm, lunghezza max 170 mm
• Configurazioni: stazioni traslazionali e rotative, supporto per utensili rotanti e moduli
• Opzioni di automazione: carico/scarico, assistenza remota
