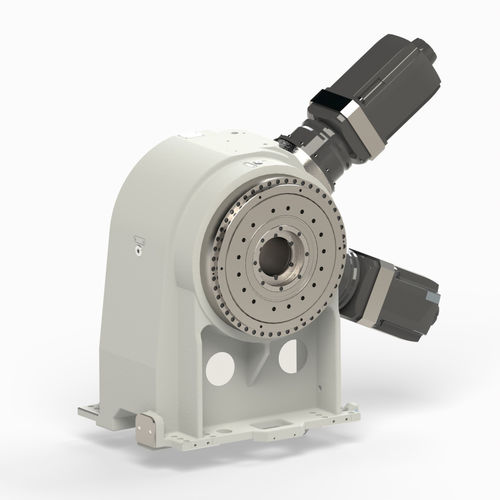

Tavola rotante azionata a motore AWR

orizzontaleper macchina utensile

La serie di tavole a cerniera AWR è azionata da ingranaggi precaricati (trasmissione a doppio pignone). Vengono utilizzati sia ingranaggi cilindrici che conici, per cui lo spazio di installazione disponibile gioca un ruolo importante nella scelta. La precarica elettrica degli ingranaggi garantisce sempre un funzionamento senza gioco. Rispetto ai riduttori a vite senza fine, gli azionamenti per tavole a cerniera AWR hanno un ciclo di lavoro più elevato e sono quindi più dinamici e in grado di funzionare simultaneamente. - Controcuscinetti e dispositivi a cerniera - Poggiatesta - Blocchi a rulli - Sottostrutture e piastre di base - Collettori rotanti - Encoder diretti assoluti Peiseler offre sottodispositivi con riduttori precaricati con ingranaggi cilindrici o conici. Lo spazio disponibile determina il progetto; di solito si tratta di una soluzione a più stadi di una delle due alternative. Rispetto ai riduttori a vite senza fine, gli azionamenti a ingranaggi sono più complessi a causa della struttura a più stadi. L'eliminazione del gioco si ottiene tensionando meccanicamente o elettronicamente due treni di trasmissione. Le coppie, le velocità e i cicli di lavoro elevati sono vantaggiosi. In base alle loro caratteristiche, i riduttori sono classificati tra riduttori a vite senza fine e riduttori diretti.
