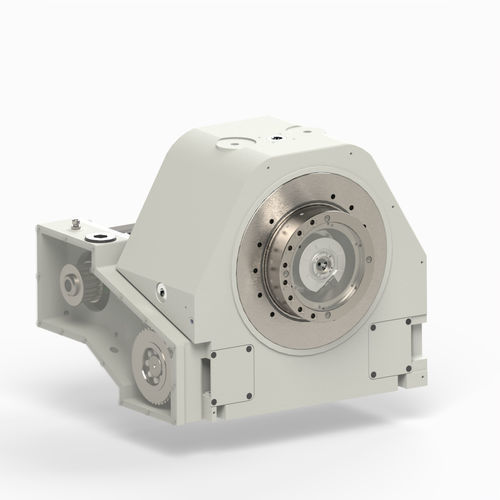

Tavola rotante azionata a motore AWU Series

orizzontalebasculanteper macchina utensile

Questa tavola orizzontale NC ha una piastra da incasso con un diametro minimo di 100 mm. Il suo asse ruota orizzontalmente e ha una capacità di carico di 80 kg. Il diametro del cuscinetto è di 120 x 70 mm e il diametro massimo del foro centrale è di 35 mm. Il rapporto di trasmissione a vite senza fine è di 36, la coppia motrice è di 3 Nm, l'unità ha un peso di 26 kg e funziona ad un massimo di 80 giri al minuto (rpm). La tavola orizzontale NC può sostenere un carico assiale massimo di 2.000 N, ha un momento d'inerzia di massa massimo a 1,4 kgm2, un momento di ribaltamento massimo sull'asse di rotazione a 200 Nm e una pressione di serraggio massima di 63 bar/6 bar. Il toque tangenziale massimo senza bloccaggio è di 110 Nm, mentre è di 150 Nm/80 Nm quando il bloccaggio viene azionato. Il bloccaggio è pneumatico o idraulico. Le serie di tavole a cerniera AWU con asse di rotazione orizzontale (longitudinale) e da incasso verticale (in piedi) sono disponibili per la lavorazione di pezzi di grandi dimensioni e per il taglio di metalli pesanti. L'azionamento è realizzato con un set di ruote a vite senza fine. Su richiesta è possibile fornire un riduttore a cinghia dentata supplementare. La base di progettazione intorno al cuscinetto YRT più grande possibile. Per la massima rigidità possibile, sul lato posteriore dell'alloggiamento sono disponibili cuscinetti di supporto aggiuntivi. L'alloggiamento fuso è progettato con pareti spesse e robuste nervature. Saremo lieti di fornire il nostro design per le vostre esigenze di grandi dimensioni thru-hole All'interno della serie, vi offriamo ulteriori design: - Piastre da incasso con mandrini di serraggio e ganasce a scatola in varie dimensioni - Cuscinetti di banco e perni di articolazione - Riposo costante - Blocchi a rulli - Allestimento di tavole a cerniera AWU su tavole ATU per macchine utensili a cinque assi - Assi lineari come sottostruttura
