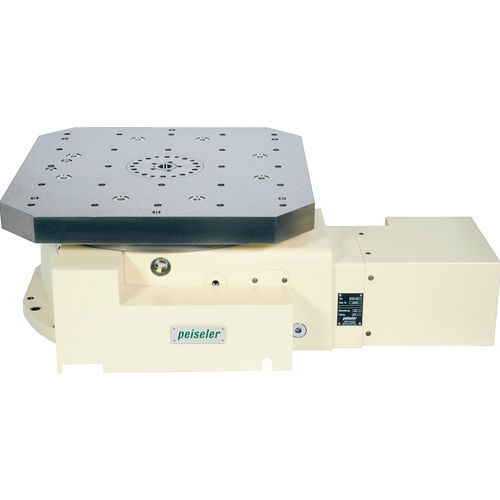

Tavola intermittente idraulica ATHN Series

verticaleper macchina utensiledi grandi dimensioni

Nella serie ATHN, ci affidiamo a tavole rotanti con accoppiamento Hirth non sollevabile, costituito da set di tre pezzi precisi e temprati. Questa trasmissione è indicizzante e per le tavole rotanti più grandi utilizziamo fino a 720 denti, con un passo massimo di 0,5 gradi. Le nostre tavole rotanti ATHN sono dotate di un cuscinetto reggispinta che consente alla piastra frontale di rimanere in posizione anche quando è sbloccata. Ciò garantisce un funzionamento particolarmente delicato anche in presenza di elevati carichi di lavoro nelle macchine utensili di grandi dimensioni e nelle macchine rotative transfer. - Tavole rotanti come ricevitori di pallet con sistemi di bloccaggio a punto zero - Tavole rotanti come ricevitori di pallet in conformità alla norma DIN 55201 - Tavole di fissaggio - Tavole integrate - Tavole a scorrimento - Asse x lineare integrato Peiseler progetta e produce giunti Hirth a sollevamento e non a sollevamento per i processi di indicizzazione. Con questa tecnologia non è possibile il funzionamento a controllo numerico. I giunti Hirth trasferiscono carichi molto elevati, in particolare momenti tangenziali. Hanno una ripetibilità di posizionamento molto elevata. Nella variante senza sollevamento, le tavole rotanti sono progettate con un cuscinetto fisso assiale. Grazie a questo speciale design, la piastra frontale rimane in posizione assiale durante tutte le sequenze di movimento. Le versioni con giunto Hirth sollevabile sollevano la piastra frontale di alcuni millimetri per la rotazione.
