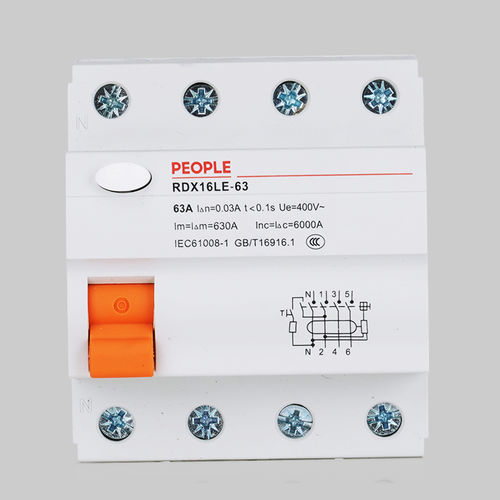

Interruttore differenziale magnetotermici RDX16LE-63

di difetto di messa a terracon dispersione a terradella corrente residua

L'interruttore differenziale della serie RDX16LE è utilizzato principalmente nei circuiti a 50 Hz in corrente alternata, con tensione nominale di esercizio di 230 V o 400 V, corrente nominale fino a 63 A, per la protezione indiretta delle persone contro le dispersioni di corrente e per prevenire incendi causati da guasti a terra dovuti al danneggiamento dell’isolamento delle apparecchiature o dei circuiti. Condizioni normali di funzionamento e ambiente di installazione 3.1 Temperatura: non superiore a +40 ºC e non inferiore a -5 ºC; la temperatura minima, ad esempio, quando la temperatura è di +20 ºC, è di +40 ºC. Il prodotto è in grado di resistere a livelli di umidità più elevati in caso di variazioni; occorre prestare attenzione a misure speciali e la temperatura media non deve superare i +35 ºC. 3.2 Altitudine del luogo di installazione: non superiore a 2000 m. 3.3 Umidità relativa: non superiore al 50%; a determinate temperature il prodotto può resistere a un’umidità relativa del 90%. La condensa che si forma a causa della temperatura 3.4 Classe di inquinamento: Classe 2 3.5 Ambiente elettromagnetico: B 3.6 Il campo magnetico del luogo di installazione non deve essere superiore al campo magnetico terrestre in nessuna direzione. 3.7 Metodo di installazione: TH35-7,5, scatola di distribuzione o armadio. 3.8 Installazione: l’angolo tra il piano verticale e il piano di installazione non deve superare i 5°. 3.9 Condizioni di installazione: il luogo di installazione non deve essere soggetto a forti urti e vibrazioni e deve trovarsi in un ambiente privo di pericoli (esplosione). 3.10 Tipo di installazione: Classe 2, 3 Struttura e principio di funzionamento Gli interruttori differenziali di questa serie sono costituiti da un interruttore principale, un trasformatore di corrente di sequenza zero, un dispositivo di scatto per dispersione e dispositivi di prova, il tutto racchiuso in un involucro di plastica.
