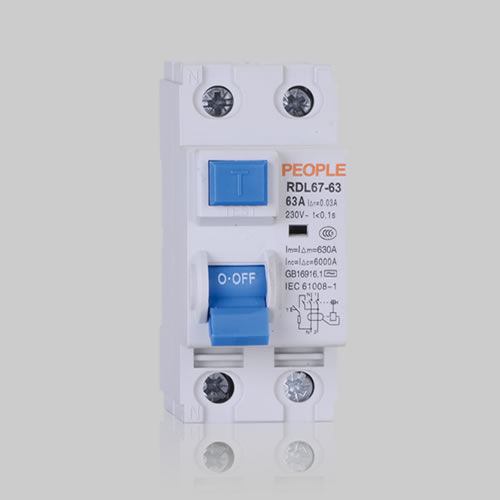

Interruttore differenziale termico RDL67-63

di difetto di messa a terradella corrente residua4 poli

L'interruttore magnetotermico differenziale della serie RDL67-63 trova applicazione principalmente nei circuiti a 50 Hz in corrente alternata, con tensione nominale di esercizio di 230 V o 400 V, corrente nominale fino a 63 A, per la protezione indiretta delle persone contro le dispersioni di corrente e per prevenire incendi causati da guasti a terra dovuti a un isolamento danneggiato delle apparecchiature o dei circuiti. L'interruttore magnetico differenziale della serie RDL67-63, in particolare il modello RDL67, non necessita di un'alimentazione ausiliaria per il funzionamento della protezione da dispersione e non è influenzato dalla tensione della rete elettrica. Struttura e principio di funzionamento L'interruttore differenziale di questa serie è costituito da un interruttore principale, un trasformatore di corrente di sequenza zero, un dispositivo di sgancio per dispersione e dispositivi di prova, il tutto racchiuso in un involucro di plastica. In caso di dispersione di corrente o scossa elettrica, non appena la corrente residua o di dispersione raggiunge la corrente nominale di intervento, il trasformatore di corrente di sequenza zero emette un segnale che attiva il dispositivo di intervento per dispersione, interrompendo così l’alimentazione per garantire la protezione contro la dispersione di corrente e le scosse elettriche. Il principio di funzionamento dell’interruttore elettronico è illustrato nella Fig. 1. Condizioni normali di funzionamento e ambiente di installazione 3.1 Temperatura: non superiore a +40 ºC e non inferiore a -5 ºC; la temperatura media non deve superare i +35 ºC. 3.2 Altitudine del luogo di installazione: non superiore a 2000 m. 3.3 Umidità relativa: non superiore al 50% quando la temperatura è di +40 ºC. Il prodotto può sopportare un’umidità maggiore a temperature più basse,
