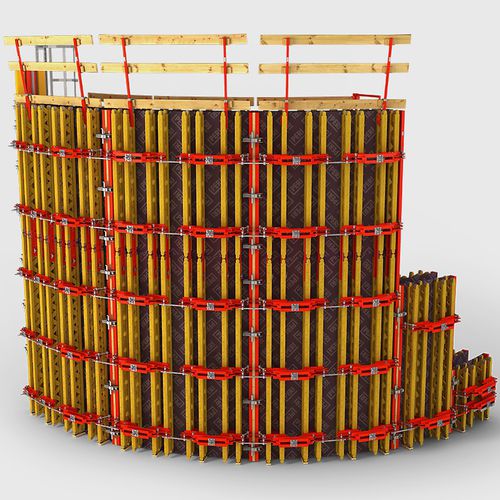

Pannello per cassaforma di pareti RUNDFLEX

Panoramica
Cassaforma circolare regolabile in continuo per raggi a partire da 1,00 m. RUNDFLEX utilizza pannelli standard preassemblati che si adeguano al raggio richiesto senza modificare il pannello. Indicato per strutture con raggi variabili come impianti di depurazione, rampe a spirale di parcheggi multipiano e silos.

Applicazioni

• Pareti curve con raggi variabili (diametri > 1,00 m)
• Impianti di depurazione
• Rampe a spirale per parcheggi multipiano
• Silos e strutture di stoccaggio

Principali caratteristiche

• Pannelli standard preassemblati per pareti curve
• Regolazione continua e rapida per raggi ≥ 1,00 m senza modifiche ai pannelli
• Riduzione degli sforzi di montaggio grazie alle unità preassemblate e al morsetto di allineamento BFD
• Regolazione rapida con dima e viti con filettatura esagonale autopulente
• Viti regolate con la chiave a cricchetto combinata SW24
• Possibilità di fornire elementi con raggio preimpostato su richiesta
• Utilizzabile in orizzontale per archi speciali con raggi variabili

Pannellatura e materiali

• Travi della cassaforma: legno
• Viti di regolazione: acciaio
• Spessori della pannellatura per raggio: raggi ≥ 4,00 m: 21 mm; raggi ≥ 2,50 m: 18 mm; raggi ≥ 1,00 m: 2 × 9 mm

Note / Specifiche tecniche

• Tipo di sistema: cassaforma a pannelli
• Altezze elementi: 0,60 m | 1,20 m | 1,80 m | 2,40 m | 3,00 m | 3,60 m
• Larghezze elementi (interno): 0,72 m | 1,23 m | 2,40 m
• Larghezze elementi (esterno): 0,85 m | 1,28 m | 2,50 m
• Pressione ammissibile calcestruzzo fresco: 60 kN/m² (DIN 18202, tabella 3, riga 6)
• Quota ancoraggi: da 0,54 ancoraggi per m² di parete
• Carico ammissibile della piattaforma: 150 kN/m², classe di carico 2
• Altro: dime per raggi disponibili; elementi prerisettabili su richiesta; utilizzabile orizzontalmente per archi speciali
