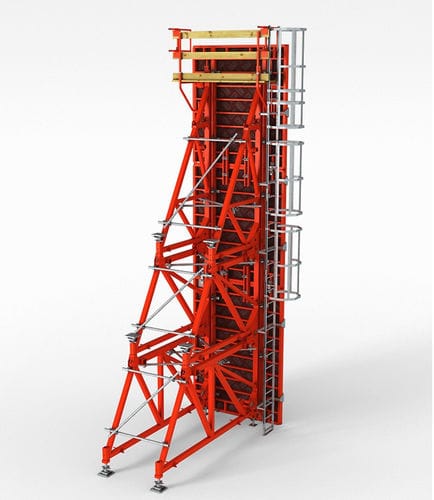

Contrafforto SB

Presentazione
I contrafforti SB trasferiscono in modo affidabile i carichi durante il getto a un solo paramento su altezze da 3,00 a 8,75 m. Deviano la pressione del calcestruzzo fresco verso la sottostruttura e le fondazioni e sono compatibili con i sistemi di casseforme per pareti PERI. Possono essere impiegati anche come supporti orizzontali per carichi elevati.

Applicazioni

• Getto su un solo paramento di pareti ed elementi strutturali, trasferendo la pressione del calcestruzzo alle fondazioni
• Impiego come supporti orizzontali per mensole, bordi di soletta o teste di pilastro
• Integrazione modulare con i sistemi di casseforme per pareti PERI

Utilizzo tipico / Vantaggi

• Versatilità: utilizzabili con tutti i sistemi di casseforme per pareti PERI
• Montaggio rapido: gli elementi di collegamento sono pre-montati sul contrafforte per un accoppiamento senza componenti aggiuntivi
• Logistica ottimizzata: geometria dei componenti progettata per il trasporto su camion e container

Caratteristiche / Specifiche tecniche

• Tipo di sistema: Telaio di supporto
• Altezza di getto: 3,00 m – 8,75 m
• Pressione del calcestruzzo fresco: fino a 60 kN/m²
• Carichi (trazione/compressione): Ancoraggio DW 15: 180 kN; DW 20: 300 kN; DW 26: 500 kN
• Altro: Il supporto V PERI e il giunto di avanzamento consentono il posizionamento preciso del tirante a 45° per un trasferimento sicuro dei carichi e massima stabilità
