Trave di cassaforma VARIOKIT VRB

Panoramica

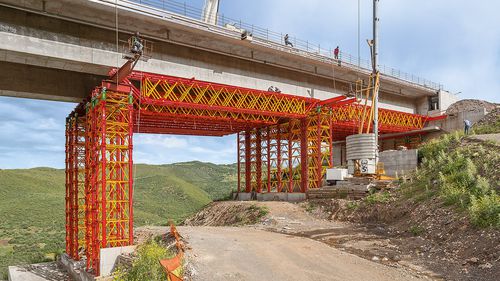

La trave reticolare VARIOKIT VRB è progettata per l'impiego come sostegno per ponti e come puntellamento pesante per luci da 25 a 40 m. Offre un'elevata capacità di momento fino a 3.000 kNm a fronte di un peso proprio relativamente contenuto. Il sistema è composto da telai ottimizzati per carico e lunghezza, combinabili per coprire ogni luce con un numero limitato di elementi.

Vantaggi principali

• Progettata per trasferire carichi elevati su grandi luci (puntellamento per luci da 25 a 40 m).
• Elevata capacità di momento fino a 3.000 kNm con peso proprio relativamente basso.
• Rapida regolazione della lunghezza: lunghezze delle travi facilmente adattabili alle variazioni di luce con pochi telai differenti.
• Uso efficiente dei materiali: minor numero di travi richieste grazie all'alta capacità, accelerando i cantieri.
• Montaggio semplice e rapido: collegamenti bullonati riducono i tempi di montaggio in cantiere.
• Connessioni di controvento centrate per un'ottimale distribuzione dei carichi.
• Integrabile con l'impalcatura modulare PERI UP per piani di lavoro e accessi, migliorando sicurezza e logistica.
• Adatta come opera provvisionale portante per le sezioni laterali di ponti a grande luce.

Varianti

• Telaio d’appoggio: trasferisce i carichi alle torri di puntellamento ad alta capacità.
• Telaio di connessione: sopporta forze di taglio maggiori vicino agli appoggi e si usa su appoggi intermedi e giunti di accoppiamento.
• Telaio standard: destinato all'impiego nella zona centrale della campata.

Informazioni aggiuntive
Le connessioni standardizzate e centrate delle controventature orizzontali e verticali permettono un utilizzo ottimale della capacità portante e riducono l'impiego di materiale, supportando una logistica efficiente e operazioni di montaggio prevedibili.

Caratteristiche / specifiche tecniche

• Impiego: puntellamento di ponti / opere provvisionali ad elevata portata
• Intervallo di luci consigliato: 25 m a 40 m
• Capacità massima di momento: fino a 3.000 kNm
• Costruzione: telai ottimizzati per carico e lunghezza (Telaio d’appoggio, Telaio di connessione, Telaio standard)
• Montaggio: giunzioni bullonate per ridurre i tempi di montaggio
• Controvento: controventature orizzontali e verticali centrate per utilizzo ottimale delle sollecitazioni
• Compatibilità: integrabile con il sistema di impalcature PERI UP per accessi e piani di lavoro
• Vantaggi progettuali: elevata capacità portante con peso proprio relativamente ridotto; facile regolazione delle lunghezze
