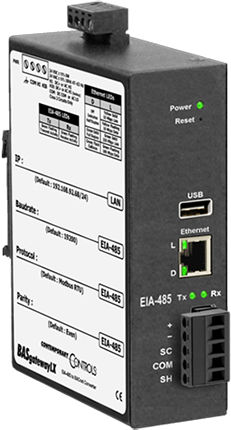

Gateway di comunicazione BASGLX-M1

EthernetBMSModbus

Il Gateway BACnet facilita la comunicazione tra una centrale antincendio Pertronic F120 e un Building Management System (BMS). Il gateway monitora i dati trasmessi dalla centrale antincendio e segnala al BMS, utilizzando il protocollo BACnet. Le opzioni del software di configurazione consentono di configurare il gateway per creare oggetti BACnet che rappresentano un'ampia gamma di dati provenienti dalla centrale antincendio. il sistema gateway è costituito da un modulo gateway BASGatewayLX Contemporary Controls BASGatewayLX collegato ad un'interfaccia Modbus GPIB-M di Pertronic Industries Il sistema viene normalmente installato all'interno della cabina di allarme antincendio. Si collega alla rete fisica del BMS tramite una porta Ethernet. Caratteristiche Interfaccia BACnet tra il sistema di allarme antincendio Pertronic F120A e il sistema di gestione dell'edificio Ethernet 10/100 Mbps con auto-negoziazione e Auto-MDIX Configurabile per creare oggetti BACnet che rappresentano vari stati del pannello come ad esempio + stati di zona fuoco "Allarme" e "Isolamento" + Informazioni sullo stato globale del sistema di allarme antincendio, tra cui "Sprinkler", "Evacuate", nonché sullo stato del sistema di comunicazione e di guasto + Le entità software del sistema di allarme antincendio come "Brigata", "Allarme fumo", "Allarme punto di chiamata", come specificato nella configurazione del pannello. (Il pannello F120A può essere configurato per trasmettere dati selezionati da un gran numero di entità. Fare riferimento alla documentazione del pannello F120 e del BASGLX-M1 per maggiori dettagli.)
