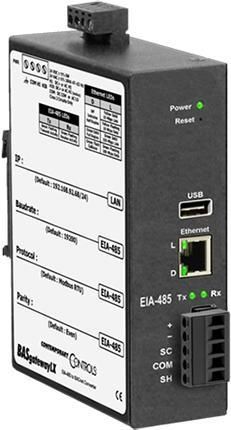

Gateway di comunicazione BASGLX-M1

Ethernet TCP/IPRS-232RS-485

Panoramica del prodotto
Il gateway BASGLX-M1 BACnet fornisce traduzione dei protocolli e monitoraggio tra un pannello indicatore di allarme incendio Pertronic F220 e un Building Management System (BMS). L'unità converte elementi dati selezionati Modbus/GPIB del pannello in oggetti BACnet per l'integrazione con piattaforme BMS compatibili con BACnet.

Funzionalità
Il software di configurazione consente agli integratori di mappare gli elementi dati del pannello su oggetti BACnet. Il gateway monitora le trasmissioni del Pertronic F220 e riporta stati ed eventi definiti al BMS tramite BACnet/IP su Ethernet.

Caratteristiche

• Interfaccia BACnet tra il pannello Pertronic F220 (e compatibile F120A) e il BMS
• Modulo gateway Contemporary Controls BASGatewayLX collegato a un'interfaccia Pertronic GPIB-M Modbus
• Ethernet 10/100 Mbps con auto-negotiation e Auto-MDIX per la connessione alla rete BMS
• Oggetti BACnet configurabili che rappresentano gli stati del pannello (allarme, isolamento, sprinkler, evacuazione, guasti, comunicazioni)
• Supporto per entità software del pannello (es. Brigade, Smoke Alarm, Call Point Alarm) come definite nella configurazione del pannello
• Modulo GPIB Modbus con porta RS232 per la configurazione
• Porta RS-485 otticamente isolata per il collegamento al pannello; normalmente installato all'interno dell'armadio dell'impianto antincendio

Informazioni per l'ordine
BASGLX-M1 | BASgatewayLX Modbus verso BACnet (richiede Modbus GPIB)

Documenti
Datasheet disponibile
Nota di installazione disponibile

Specifiche tecniche

• Protocollo di interfaccia: BACnet (BACnet/IP)
• Ethernet: 10/100 Mbps con auto-negotiation e Auto-MDIX
• Connettività: porta Ethernet verso la rete BMS
• Modulo gateway: Contemporary Controls BASGatewayLX
• Interfaccia Modbus: Pertronic GPIB-M Modbus Interface
• Configurazione GPIB Modbus: porta RS232
• Connessione al pannello: porta RS-485 otticamente isolata
• Pannelli compatibili: Pertronic F220 e F120A
• Installazione: normalmente installato all'interno dell'armadio dell'impianto antincendio
