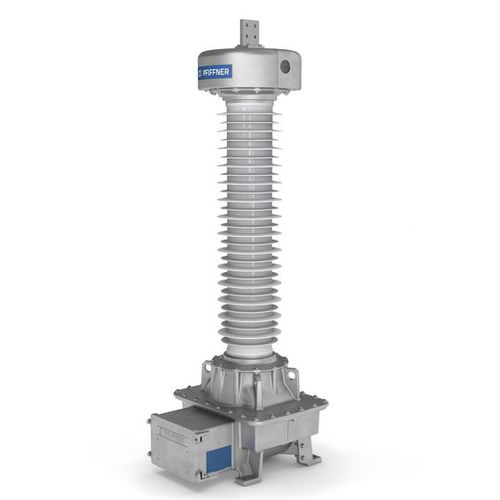

Trasformatore di distribuzione EOF series

in oliodi tensione induttivoIEC

I trasformatori di tensione induttivi isolati in carta oleata tipo EOF sono utilizzati nelle reti ad alta tensione nella gamma 24-245 kV. Trasformano l'alta tensione in valori standardizzati per contatori, dispositivi di misura e protezione. La parte attiva del trasformatore di tensione si trova nell'alloggiamento del piede. L'isolamento per l'alta tensione è realizzato con tecnologia a carta oleata. A tal fine, viene utilizzato un olio minerale di alta qualità privo di PCB. La boccola a grana fine si trova all'interno dell'isolatore. Il sistema di espansione si trova nella testa del trasformatore di tensione. Questa unità funge da compensazione del volume dell'olio in caso di variazioni di temperatura. Per i trasformatori di tensione da 24 a 72 kV, viene utilizzata una membrana altamente flessibile e resistente alle temperature in fluoroelastomeri (VITON®). I trasformatori di tensione >72 kV hanno una cella di espansione in acciaio inox. Il livello dell'olio è indicato da un sistema meccanico nella finestra del coperchio a soffietto. Tutti gli alloggiamenti e le flange metalliche sono realizzati in una speciale lega di alluminio. Queste parti possono essere verniciate a colori su richiesta. Tutti i trasformatori di tensione sono dotati di un isolatore in porcellana di alta qualità o in silicone composito di alta qualità. Sono disponibili diverse distanze di dispersione in base alle diverse classi di inquinamento, come specificato nelle norme. L'involucro ermetico protegge l'isolamento in carta oleata dalle influenze atmosferiche. La morsettiera, di dimensioni generose, è dotata di un coperchio apribile lateralmente. Ciò consente di collegare facilmente i cavi secondari. La morsettiera ha una flangia senza fori per impostazione predefinita. I pressacavi, lo schema elettrico e le istruzioni di sicurezza individuali possono essere preinstallati su richiesta.
