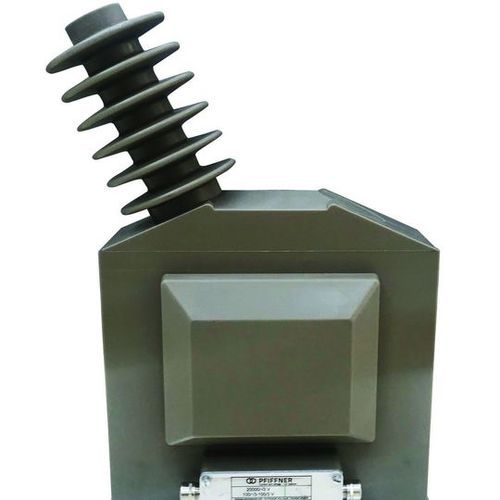

Trasformatore di distribuzione GC1 series

in resinaper rete elettricaa media tensione

I trasformatori di tensione di supporto GC1 sono utilizzati nei quadri elettrici esterni MT nell'intervallo 3,6-36 kV. Trasformano l'alta tensione in valori standardizzati per contatori elettrici, dispositivi di misura e protezione. Il trasformatore di tensione di supporto è progettato per il montaggio in celle di media tensione all'aperto. Le proprietà magnetiche del nucleo di ferro sono garantite da un'imbottitura specifica e da un'invasatura in resina epossidica. Con questa struttura, la precisione della classe rimane costante per decenni. La conformità ai limiti di scarica parziale secondo la norma IEC 61869-1 garantisce un funzionamento sicuro. I collegamenti primari e secondari sono in ottone. La copertura protettiva dei terminali secondari è in alluminio e soddisfa i requisiti IP65. La posizione di montaggio è liberamente selezionabile. I trasformatori di tensione sono progettati secondo gli standard nazionali e internazionali comuni. Su richiesta, sono possibili requisiti specifici definiti dal cliente.
