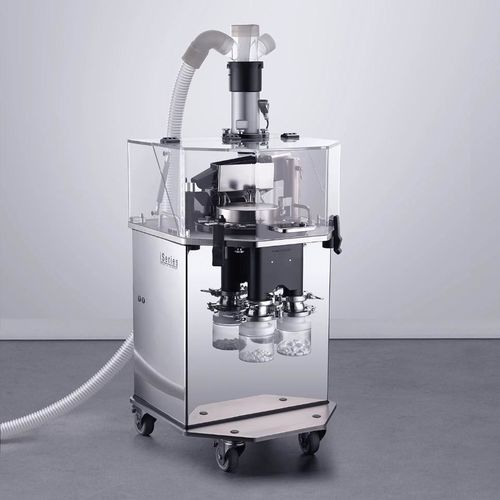

Macchina per prova forza di spostamento iTest 4P

di durezzadi pesodelle dimensioni

Panoramica
L'iTest – tester IPC a 4 parametri è una nuova generazione di sistema automatico per il collaudo delle compresse destinato al controllo integrato del processo (IPC). Progettato per l'uso come unità autonoma con HMI propria o in combinazione con un depolveratore a trasporto ascendente, il modulo offre misurazioni accurate di peso, spessore, durezza e lunghezza/diametro delle compresse.

Vantaggi principali

• Verifica in tempo reale di peso, spessore, lunghezza/diametro e durezza
• Trasferimento sottovuoto senza polvere
• Compatibile con qualsiasi pressa per compresse
• Conformità 21 CFR Part 11
• Design cGMP, facile da maneggiare e lavare
• Separazione netta tra area prodotto e area meccanica
• Containment fino a OEB4

Descrizione
Questa unità di collaudo per compresse è progettata per garantire una rigorosa separazione tra polvere, frammenti e flusso di produzione, risultando adatta ad ambienti di produzione continua. Le compresse vengono prelevate direttamente dalla pressa e trasportate a vuoto tramite un tubo flessibile al tester, dove ogni parametro viene verificato secondo ricette preimpostate. Il design privilegia la facilità di pulizia e la manutenzione sicura, con completa separazione tra la zona prodotto e i componenti meccanici/elettrici. Tutte le parti a contatto con il prodotto sono completamente accessibili e smontabili senza utensili per semplificare il servizio e garantire condizioni igieniche. Il sistema è disponibile con contenimento fino a OEB4.

Caratteristiche / specifiche tecniche

• Modello / Denominazione commerciale: iTest
• Gamma prodotto: iRange
• Tipo di prodotto: Compressa
• Funzione: Controllo qualità
• Area di applicazione: R&S, Produzione
• Cella di pesatura: Sartorious WZA224-L
• Unità di pesata: 1 mg / 0,1 mg (regolabile)
• Intervallo di pesata: 10 mg - 50 g
• Precisione di pesata: ± 1 mg in ambiente stabile
• Misura dello spessore - Azionamento: Stepper-Motor; Principio di misura: Sensore magnetico; Unità: mm (inch); Intervallo: 3 - 18 mm; Precisione: ± 0,05 mm
• Misura della durezza - Azionamento: Stepper-Motor; Principio di misura: Striscia di misura a deformazione (DMS); Intervallo: 4 - 400 N (esteso 8 - 800 N); Precisione: ± 2 N (a 800 N ± 4 N)
• Misura del diametro - Azionamento: Stepper-Motor; Principio di misura: Stepper-Motor; Unità: mm (inch); Intervallo: 3 - 25 mm; Intervallo (oblunga): 5 - 20 mm; Precisione: ± 0,1 mm
• Misura della forza: Cella di misura del carico
• Unità di forza: N (Kp, Sc)
• Aumento della forza: 250 N/s
• Velocità di lavoro (morsetto di pressione): 0,35 mm/s
• Velocità di avvicinamento e ritorno (morsetto di pressione): 8,5 - 17 mm/s regolabile
• Dimensione minima prodotto: Ø 4 mm
• Dimensione massima prodotto: Ø 25 mm
• Livello di contenimento: Ermetico alla polvere / Contenuto (fino a OEB4 disponibile)
• Trasporto campioni: Trasporto sottovuoto ermetico (Venturi opzionale)
• Estrazione aria richiesta: Tra 120 - 200 m3/h
• Connessione estrazione polvere: Flex Connect © (Ø56,3 mm)
• Aria compressa richiesta: 80 - 350 l/min - Min. 4,5 bar
• Connessione aria compressa: KS4
• Alimentazione: 100 a 240 VAC ± 10 %
• Frequenza: 50 Hz / 60 Hz
• Temperatura di esercizio: 15 - 25 °C
• Umidità relativa massima: 60%
• Parti metalliche a contatto: Acciaio inossidabile 316L; Alluminio con trattamento superficiale
• Parti non metalliche a contatto: POM C - PU - Silicone
• Finitura delle parti a contatto: Ra ≤ 0,8 µm
• Parti del telaio: Acciaio inossidabile 304
• Finitura telaio: Lucidatura a specchio
• Telaio montato su ruote: Sì
• Protocollo IQ-OQ: Disponibile
• Certificati materiali: Disponibili
• Imballaggio: Cassa di legno
• Peso netto: 80 kg
• Ingombro a terra: 490 mm x 490 mm
• Altezza ingresso: 1165 mm
